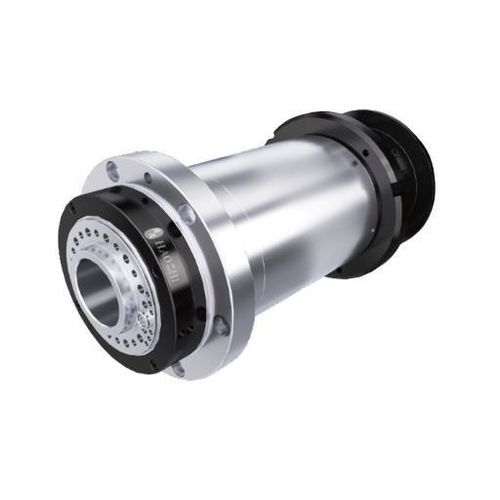

Broche de tournage DGZYC-20045/19-FWVCS

à moteur asynchronelubrification à la graisse

Présentation
La DGZYC-20045 19 kW est une broche de tour conçue pour un couple élevé, adaptée aux coupes intensives et à une forte accélération. Corps Φ200 mm, vitesse maximale 4 500 tr/min. Couple nominal (S1) 181 Nm, couple de pointe jusqu'à 398 Nm. Diamètre du trou traversant φ66 mm; poids 131 kg; installation horizontale. Compatible avec les systèmes CNC courants (Siemens, FANUC, Huazhong CNC, SYNTEC, GSK, LNC, etc.).

Résumé
Diamètre: Φ200 mm
Vitesse maximale: 4500 tr/min
Couple (S1): 181 Nm
Puissance (S1): 19 kW

Fiche technique (détails)
Modèle : DGZYC-20045/19-FWVCS
Type de moteur: Moteur synchrone triphasé à aimant permanent
Max. vitesse (tr/min): 4500
Courant max. (A): 92
Couple max. (Nm): 398
Tension nominale (V): 380
Puissance nominale (S1/100%) (kW): 19
Couple nominal (S1/100%) (Nm): 181
Niveau d'équilibre: G0.4
Mode de lubrification: Graisse
Forme du nez: A2-6
Conicité du trou: 1:20
Faux-rond conique (mm): ≤ 0.003
Faux-rond face avant (mm): ≤ 0.003
Faux-rond à 300 mm: ≤ 0.008
Modèle de broche: NN3020+N1017+2x100B
Diamètre du trou traversant (mm): φ66
Encodeur: 1Vp-p Chord / Encodeur SYNTEC
Poids (kg): 131
Méthode d'installation: horizontale
Systèmes CNC compatibles: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.

Caractéristiques / spécifications techniques

• Modèle: DGZYC-20045/19-FWVCS
• Type de moteur: Moteur synchrone triphasé à aimant permanent
• Puissance nominale (S1): 19 kW
• Couple nominal (S1): 181 Nm; Couple max.: 398 Nm
• Vitesse maximale: 4500 tr/min
• Diamètre du corps: Φ200 mm; Trou traversant: φ66 mm
• Forme du nez: A2-6; Conicité du trou: 1:20
• Faux-rond: conique ≤ 0.003 mm / face avant ≤ 0.003 mm / à 300 mm ≤ 0.008 mm
• Indice d'équilibrage: G0.4; Lubrification: Graisse
• Courant max.: 92 A; Tension nominale: 380 V
• Poids: 131 kg; Installation: horizontale
• Compatibilité CNC: Siemens, FANUC, Huazhong CNC, SYNTEC, GSK CNC, LNC, etc.
