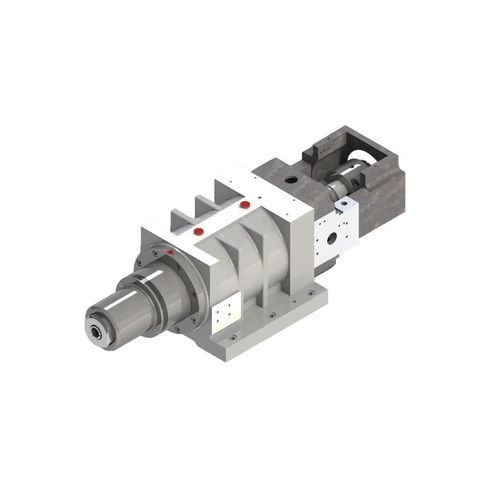

Broche de tournage DGZC-10010/2.2B-WVS

à moteur asynchronelubrification à la graisse

Description
La DGZC-10010 est une broche de tour de type suisse axée sur le couple, équipée d'un moteur synchrone à aimants permanents délivrant 2,2 kW en continu, 7,1 Nm de couple nominal (S1) et jusqu'à 17,9 Nm de couple maximal. L'alésage traversant φ27 mm permet le tournage avec alimentation par barres et l'intégration dans des configurations horizontales.

Chiffres clés

• Vitesse maximale : 10 000 tr/min
• Puissance nominale (S1) : 2,2 kW
• Couple nominal (S1) : 7,1 Nm
• Couple maximal : 17,9 Nm
• Diamètre du trou traversant : φ27 mm

Caractéristiques techniques

• Modèle : DGZC-10010/2.2B-WVS
• Type de moteur : Moteur synchrone triphasé à aimant permanent
• Vitesse max. (tr/min) : 10000
• Courant max. (A) : 18,9
• Couple max. (Nm) : 17,9
• Tension nominale (V) : 380
• Puissance nominale (S1 :100%) (kW) : 2,2
• Couple nominal (S1 :100%) (Nm) : 7,1
• Niveau d'équilibre : G0.4
• Mode de lubrification : Graisse
• Forme du nez : Modèle 20
• Faux-rond à 50 mm (tige standard) : ≤ 0,003 mm
• Configuration roulements : 7011x3 + 7010x2
• Diamètre du trou traversant (mm) : φ27
• Encodeur : Encodeur de cordes / Encodeur SYNtec
• Poids (kg) : 121
• Méthode d'installation : Installation horizontale

Compatibilité & applications

• Conçue pour le tournage type suisse avec alimentation par barres
• Compatible avec Siemens, FANUC, Huazhong CNC, GSK, LNC, SYNTEC, etc.
• Options d'encodeur pour l'intégration aux systèmes de contrôle
• Installation horizontale pour intégration et rétrofits sur tours standards
