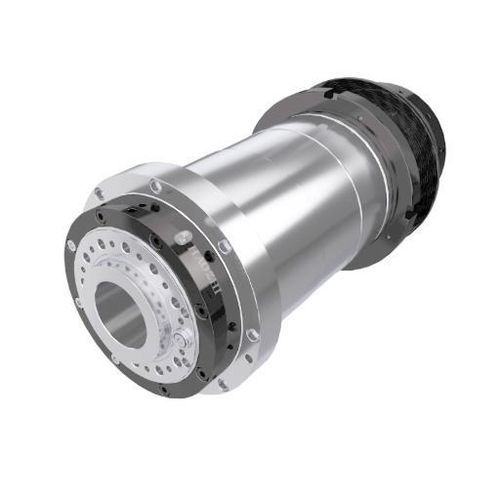

Broche de tournage DGZC-20045C-FWC

à entraînement par courroielubrification à la graisse

Présentation
Pour machines à entraînement par courroie en V classique, le DGZC-20045C est une broche de tour de la série Φ200 intégrant un alésage traversant φ66 et un nez A2-6 dans une longueur de broche de 541.8 mm. Elle atteint 4 500 tr/min en respectant les tolérances de faux-rond de la série 200 mm.

Données de base
Diamètre : Φ200 mm
Vitesse maximale : 4 500 tr/min
Alésage traversant : φ66 mm
Nez : A2-6
Longueur totale L : 541.8 mm

Données techniques

• Modèle : DGZC-20045C-FWC
• Vitesse maximale (tr/min) : 4500
• Niveau d'équilibre : G0.4
• Lubrification : Graisse
• Trou conique : 1:20
• Faux-rond conique : ≤0.003 mm
• Faux-rond face avant : ≤0.003 mm
• Faux-rond à 300 mm (tige standard) : ≤0.01 mm
• Configuration roulements : NN3018 + NN3020 + 2×100B
• Diamètre alésage traversant : φ66 mm
• Poulie d'entraînement : Courroie en V
• Option encodeur : 8M / SYNTEC
• Poids : 116 kg
• Méthode d'installation : Horizontale
• Dimensions clés : A φ200 ; B φ240 ; C φ106 ; D φ130 ; L 541.8 ; L1 265–282 ; L2 14

Dimensions
Se référer au dessin de la broche fourni pour l'implantation dimensionnelle complète. Les dimensions clés figurent dans les données techniques.

Applications et avantages

• Conçue pour tours mécaniques à entraînement par courroie en V
• L'alésage φ66 permet le passage de barre ou le routage interne pour outillage et services
• Nez A2-6 compatible avec les mandrins et accessoires standards
• Tolérances de faux-rond adaptées aux opérations d'usinage de production en classe 200 mm
