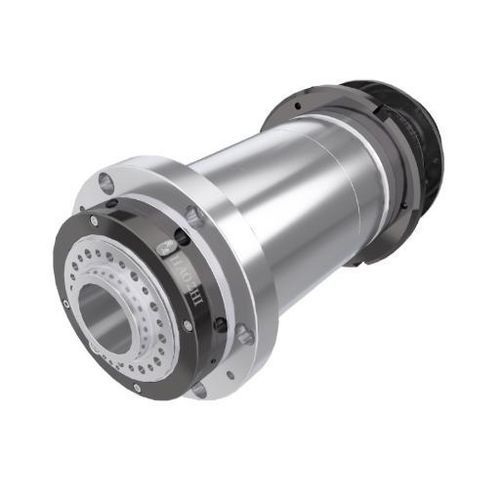

Broche pour tournage DGZC-17006K7-FC

à entraînement par courroielubrification à la graissehorizontale

Présentation
La transmission par courroie crantée (synchronisée) est la caractéristique principale du DGZC-17006K7. La broche présente un boîtier Φ170 mm, un nez A2-5, un trou traversant Φ56 mm et une vitesse maximale de 6 000 tr/min, conçue pour l'intégration dans des tours CNC de taille moyenne.

Spécifications clés
Diamètre: Φ170 mm
Vitesse maximale: 6000 tr/min
Diamètre du trou traversant: Φ56 mm

Données techniques
Modèle: DGZC-17006K7-FC
Vitesse maximale (tr/min): 6000
Indice d'équilibre: G0.4
Lubrification: Graisse
Forme du nez: A2-5
Taper ratio: 1:19.18
Faux-rond conique (mm): ≤0.003
Faux-rond face avant (mm): ≤0.003
Faux-rond à 300 mm (mm): ≤0.01
Roulements du broche: 4×7016
Diamètre du trou traversant (mm): Φ56
Poulie d'entraînement: Courroie synchrone (timing)
Poulie de codage: XL
Poids (kg): 84.2
Installation: Horizontale
Dimensions (mm): A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12

Applications
Intégration dans des tours CNC de taille moyenne nécessitant une transmission par courroie synchrone et un trou traversant Φ56, adaptée à l'alimentation par barre et au passage d'outils internes.

Caractéristiques / spécifications techniques

• Modèle: DGZC-17006K7-FC
• Diamètre du boîtier: Φ170 mm
• Vitesse maximale: 6000 tr/min
• Diamètre du trou traversant: Φ56 mm
• Forme du nez: A2-5
• Type d'entraînement: Courroie synchrone (timing) avec poulie de codage XL
• Roulements: 4×7016
• Niveau d'équilibre: G0.4
• Lubrification: Graisse
• Précision de faux-rond: Conique et face avant ≤0.003 mm; ≤0.01 mm à 300 mm
• Ratio de cône: 1:19.18
• Poids: 84.2 kg
• Méthode d'installation: Installation horizontale
• Dimensions clés: A Φ170, B Φ220, C Φ82, D Φ100, L 493, L1 260, L2 12
