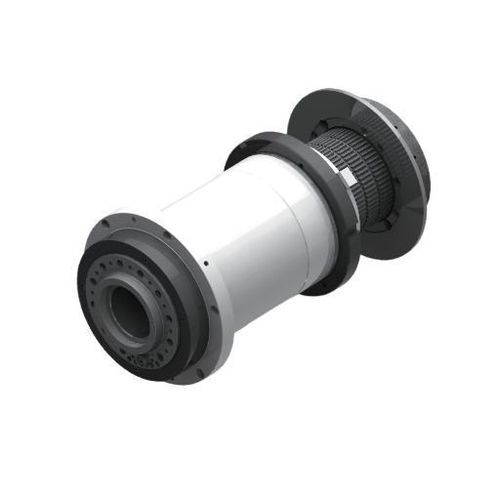

Broche de tournage DGZC-23035A2

à entraînement par courroielubrification à la graisse

Introduction
Le DGZC-23035A2 est la variante à courroie synchrone du groupe de broches 230 mm. Son alésage traversant de 48 mm et sa longueur de corps de 602 mm sont destinés aux tours où la transmission par courroie crantée est préférée à la disposition à courroie trapézoïdale à plus grand alésage du modèle A1. L'appareil est conçu pour une installation horizontale et peut être intégré au contrôle machine via l'anneau magnétique encodeur SYNTEC 2256.

Données clés
Diamètre : Φ230 mm
Vitesse maximale : 3500 tr/min
Diamètre du trou traversant : Φ48 mm
Installation : Horizontale
Poids : 150 kg

Données techniques
Modèle : DGZC-23035A2-FC
Vitesse maximale (tr/min) : 3500
Niveau d'équilibre : G0.4
Mode de lubrification : Graisse
Forme du nez : A2-5
Trou conique (rapport) : 1:20
Faux-rond conique (mm) : ≤0.003
Faux-rond face avant (mm) : ≤0.003
Faux-rond à 300 mm (mm) : ≤0.01
Modèle de palier/spindle : NN3024K/W33D2-21008
Poulie d'entraînement : Poulie pour courroie synchrone
Poulie de refroidissement / Encodeur : Anneau magnétique SYNTEC 2256
Longueur totale L : 602 mm
L1 : 280–285 mm
L2 : 16 mm

Caractéristiques / spécifications techniques

• Modèle : DGZC-23035A2-FC
• Type : Broche de tour à courroie synchrone, diamètre 230 mm
• Trou traversant : Φ48 mm
• Vitesse maximale : 3500 tr/min
• Niveau d'équilibre : G0.4
• Lubrification : Graisse
• Nez : A2-5
• Trou conique : rapport 1:20
• Faux-rond conique ≤ 0.003 mm
• Faux-rond face avant ≤ 0.003 mm
• Faux-rond à 300 mm ≤ 0.01 mm
• Modèle de palier : NN3024K/W33D2-21008
• Entraînement : Poulie pour courroie synchrone
• Encodeur / refroidissement : Anneau magnétique SYNTEC 2256
• Poids : 150 kg
• Installation : Horizontale
• Dimensions : A Φ230, B Φ305, C Φ140, D Φ160, L 602 mm, L1 280–285 mm, L2 16 mm
