Bloc de jonction enfichable TBE-D5016-MOD-001

pour relaisde puissanceen matière plastique

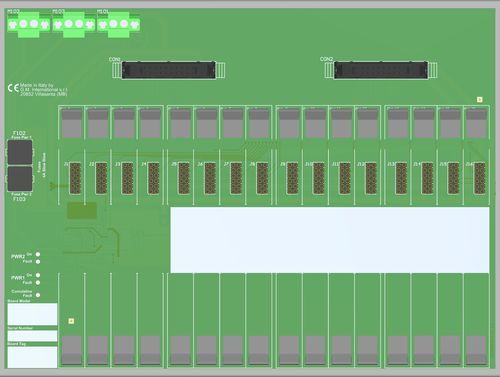

carte de terminaison 16 pôles pour Modicon M580 Safety BMXSDI1602 DI CardCette carte de terminaison avec boîtier (TBE) fournit des bornes pour la connexion directe entre la carte d'E/S du système et les modules de la série D5000 / D6000. La protection à sécurité intrinsèque et l'isolation des signaux entre la zone sûre et la zone dangereuse sont assurées par les appareils associés de la série D5000. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.Modicon M580 Safety DI board interface16 positions Termination Board for up to 32 channelsRéduire les coûts d'installation et de maintenance des câblesSurveillance des défauts d'alimentationMatériel de montage fourni pour un kit de montage sur rail DIN simpleÉtat : ACTIVECanaux : 16 ou 32GénéralNombre de positions16Nombre maximum de canaux32Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant maximale autorisée1,5 A (en tant qu'alimentation totale).Connexion par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Fusible de protection4 A temporisé.Détection des défautsTypeLe diagnostic embarqué surveille à la fois l'intégrité des alimentations et le défaut cumulatif du module. L'alarme est émise si 1) Alimentation 1 ou 2 < 17 Vdc ou 2) Alimentation 1 ou 2 > 33 Vdc ou 3) Défaut cumulatif du module ON.L'alarme est supprimée si1) 20 Vdc < Alimentation 1 et 2 < 30 Vdc et 2) Pas de défaut cumulatif du module.Connexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Puissance de sortie100 mA 35 V (≤ 1 V chute de tension).Interface carte E/SConnexion2 x connecteur réceptacle 20 pôles (nécessite un connecteur femelle correspondant).CâbleTBD.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Altitude maximale2000 m a.s.l.Température de stockageLimites de température -45 à +80 °C.MontageTypeMatériel inclus pour montage sur rail DIN simple 35 mm.Poidsenviron 1 kg, hors modules avec clips en plastique.EmplacementInstallation en zone sécurisée.DimensionsLargeur 240 mm, Profondeur 180 mm, Hauteur 154 mm.Nombre de positions : 16Nombre maximum de canaux : 32Tension : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant max. autorisée : 1.5 A (en tant qu'alimentation totale).Connexion : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Fusible de protection : 4 A à retardement.Détection des défauts : Le diagnostic embarqué surveille à la fois l'intégrité des alimentations et le défaut cumulatif du module. Tout dysfonctionnement est signalé par la désactivation d'un relais à semi-conducteurs et l'activation des DEL correspondantes.Conditions d'alarme : Alimentation 1 ou 2 < 17 Vdc ou > 33 Vdc, ou défaut cumulatif du module activé. L'alarme est supprimée si 20 Vdc < Alimentation 1 et 2 < 30 Vdc et pas de défaut cumulatif du module.Puissance de sortie : 100 mA 35 V (≤ 1 V chute de tension).Interface carte E/S : 2 x connecteur réceptacle 20 pôles (nécessite un connecteur femelle correspondant).Température de fonctionnement : -40 à +70 °C.Altitude maximale : 2000 m a.s.l.Température de stockage : -45 à +80 °C.Montage : Matériel inclus pour montage sur rail DIN simple 35 mm.Poids : environ 1 kg, sans les modules avec clips en plastique.Emplacement : installation dans une zone sûre.Dimensions : Largeur 240 mm, Profondeur 180 mm, Hauteur 154 mm.
