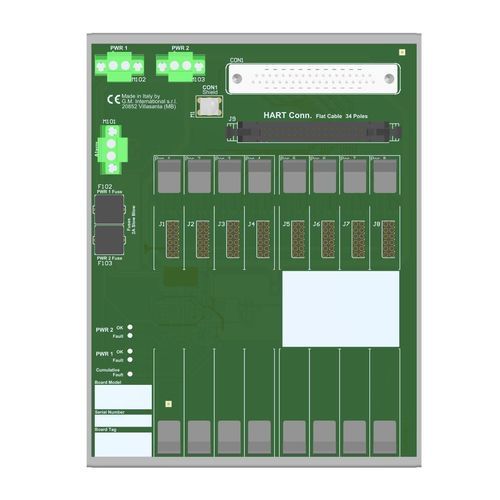

Bloc de jonction enfichable TBE-D5008-GMI-001

pour relaisde puissance

Cette carte de terminaison avec boîtier (TBE) assure une connexion directe entre la carte E/S du système et les modules des séries D5000/D6000. La protection intrinsèquement sûre et l'isolation du signal entre les zones sûres et dangereuses sont assurées par les appareils associés de la série D5000. L'alimentation 24 Vcc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante. - Interfaces de carte universelles - Connexion à un externe GMI HART Multiplexeur 5700 - Tableau de terminaison à 8 positions pour jusqu'à 16 NOMBRE DE VOIES - Coûts d’installation et de maintenance des câbles réduits - Surveillance des défauts des alimentations - Matériel de montage fourni pour un kit de montage sur rail DIN unique Caractéristiques / Spécifications techniques : - Nombre de postes : 8 - Nombre maximum de NOMBRE DE VOIES : 16 - Tension : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, doubles borniers pour alimentation redondante - Consommation électrique maximale autorisée : 1A - Fusible de protection : 2 Un décalage dans le temps - Détection de fautes : Le diagnostic intégré surveille à la fois l'intégrité des alimentations et les défauts cumulatifs du module - Interface de carte E/S : 1 x connecteur mâle SUB-D 37 pôles - Interface multiplexeur HART : 1 connecteur de prise à 34 pôles - Température de fonctionnement : –40 à +70 °C - Température de stockage : –45 à +80 °C - Altitude max : 2000m d'altitude - Montage : Matériel inclus pour le montage sur un seul rail DIN 35 mm - Poids : environ 450 g, hors modules - Dimensions : Largeur 140 mm, Profondeur 180 mm, Hauteur 154 mm - Localisation : installation en zone sûre
