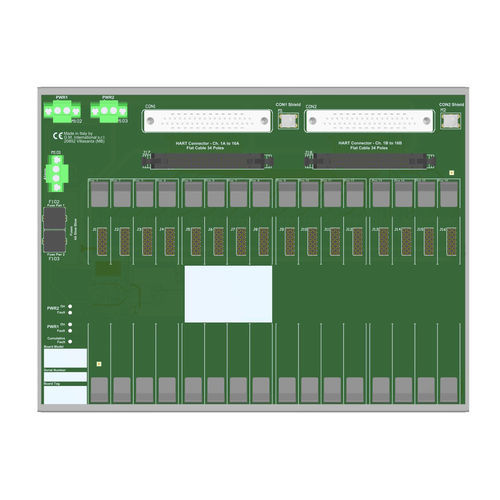

Bloc de jonction enfichable TBE-D5016-GMI-001

pour relaisde puissanceen matière plastique

Cette carte de terminaison avec boîtier (TBE) permet une connexion directe entre la carte E/S du système et les modules de la série D5000 / D6000. La protection de sécurité intrinsèque et l'isolation des signaux entre la zone sûre et la zone dangereuse sont assurées par les appareils associés de la série D5000. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.Interfaces universelles de la carteConnexion à des positions externes GMI HART Mux 570016 Carte de terminaison pour un maximum de 32 canauxRéduction des coûts d'installation et de maintenance des câblesSurveillance des défauts d'alimentationMatériel de montage fourni pour un kit de montage sur rail DIN simpleÉtat : ACTIVECanaux : 16 ou 32GénéralNombre de positions16Nombre maximum de canaux32Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant maximale autorisée1.5 A (en tant qu'alimentation totale).Connexion par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm².Fusible de protection4 A à retardement.Détection des défautsTypeLe diagnostic embarqué surveille à la fois l'intégrité des alimentations et le défaut cumulatif du module. Tout dysfonctionnement est signalé par la désactivation d'un relais à semi-conducteurs et l'activation des DEL correspondantes. L'alarme est émise si 1) Alimentation 1 ou 2 < 17 Vdc ou 2) Alimentation 1 ou 2 > 33 Vdc ou 3) Défaut cumulatif du module ON. L'alarme est supprimée si 1) 20 Vdc < Alimentation 1 et 2 < 30 Vdc et 2) Pas de défaut cumulatif du module.Connexionpar borniers à vis débrochables polarisés pour accommoder des terminaisons jusqu'à 2,5 mm².Capacité de sortie100 mA 35 V (≤ 1 V chute de tension).Interface carte E/SConnexion de deux connecteurs SUB-D 37 pôles mâles (nécessitant des connecteurs femelles).CâbleCABF034/xx, où "xx" indique la longueur exprimée en mètres (5, 10, 20, 30 disponibles).Interface Mux HARTConnexion de deux connecteurs réceptacles 34 pôles (nécessitant des connecteurs femelles).CâbleCâble plat CABF032.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Altitude maximale2000 m a.s.l.Température de stockageLimites de température -45 à +80 °C.Type de montageMatériel inclus pour montage sur rail DIN simple 35 mm.Poidsenviron 1 kg, hors modules (+ 50 g clips plastiques ou 380 g clips métalliques).EmplacementInstallation en zone sûre.DimensionsLargeur 240 mm, Profondeur 180 mm, Hauteur 154 mm.Spécifications techniques / Caractéristiques:Nombre de positions : 16Nombre maximum de canaux : 32Tension d'alimentation : 24 Vdc nominal (20 à 30 Vdc)Consommation de courant maximale autorisée : 1.5 APFusible de protection : 4 A temporiséTempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CAltitude maximale : 2000 m a.s.l.Montage : Rail DIN 35 mmPoids : environ 1 kg (sans les modules)Dimensions : 240 x 180 x 154 mm (L x P x H)
