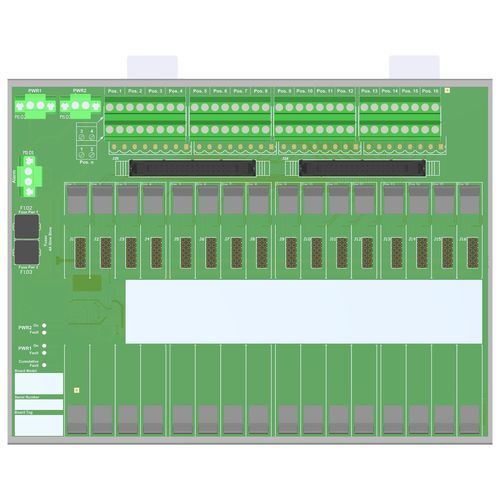

Bloc de jonction enfichable TBE-D5016-GMI

pour relaisde puissance

Cette carte de terminaison avec boîtier (TBE) fournit des bornes pour la connexion directe entre la carte E/S du système et les modules de la série D5000 / D6000. La protection de sécurité intrinsèque et l'isolation des signaux entre la zone sûre et la zone dangereuse sont assurées par les appareils associés de la série D5000. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.Interfaces universelles de la carte avec des bornes16 positions Carte de terminaison pour jusqu'à 32 canauxInstallation Zone 2 (en cours)Alimentation surveillance des défautsMatériel de montage fourni pour un kit de montage sur rail DIN simpleDonnées techniquesGénéralNombre de positions16Nombre maximum de canaux32Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, borniers doubles pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant maximale autorisée1,5 A (en tant qu'alimentation totale).Connexionpar borniers à vis enfichables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Fusible de protection4 A temporisé.Détection des défautsTypeLe diagnostic embarqué surveille à la fois l'intégrité de l'alimentation et le défaut cumulatif du module. Tout dysfonctionnement est signalé par la désactivation d'un relais statique et l'activation des DEL correspondantes. L'alarme est émise si 1) Alimentation 1 ou 2 < 17 Vdc ou 2) Alimentation 1 ou 2 > 33 Vdc ou 3) Défaut cumulatif du module ON. L'alarme est supprimée si 1) 20 Vdc < Alimentation 1 et 2 < 30 Vdc et 2) Pas de défaut cumulatif du module.Connexionpar borniers à vis à déconnexion enfichable polarisée pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Capacité de sortie100 mA 35 V (≤ 1 V chute de tension).Interface carte E/SConnexion32+32 borniers à vis pour accueillir des terminaisons jusqu'à 2,5 mm², avec correspondance exacte aux bornes du module 1 à 4.Conditions environnementalesTempérature de fonctionnement -40 à +70 °C.Altitude maximale 2000 m au-dessus du niveau de la mer.Température de stockage -45 à +80 °C.Type de montageMatériel inclus pour montage sur rail DIN simple 35 mm.Poidsenviron 1,4 kg, modules non compris.EmplacementInstallation en zone de sécurité/zone 2 (en attente).DimensionsLargeur 240 mm, Profondeur 180 mm, Hauteur 154 mm.État : ACTIVECanaux : 16 ou 32Caractéristiques / Spécifications techniquesType de produit : Carte de terminaison avec boîtier (TBE)Modèle : TBE-D5016-GMI-003Compatible with: Modules de la série D5000 / D6000Nombre de positions : 16Nombre maximum de canaux : 32Tension d'alimentation : 24 Vdc nominal (20 à 30 Vdc)Consommation de courant max : 1.5 APFusible de protection : 4 A temporiséTempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CAltitude maximale : 2000 m a.s.l.Montage : Rail DIN 35 mmPoids : environ 1,4 kg (sans les modules)Dimensions : 240 x 180 x 154 mm (L x P x H)Installation : Zone de sécurité/Zone 2 (en attente)
