Bloc de jonction enfichable X1-TB-08-FOX-01

à ressortpush-inde puissance

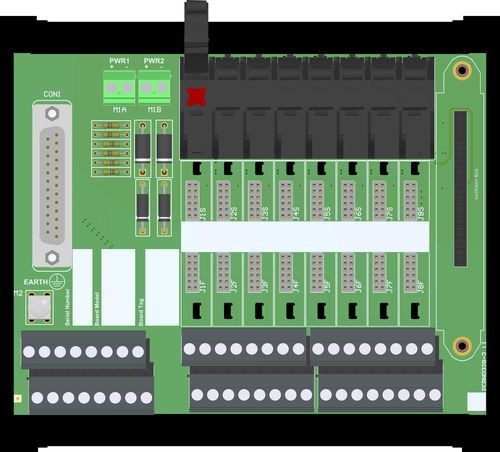

Carte de terminaison IS 8 positions série X1 pour carte Foxboro FBM200 UIO FBM247/FBM248Cette carte de terminaison (X1-TB) assure la connexion directe entre la carte d'E/S du système et les modules de la série X1. La protection intrinsèque et l'isolation des signaux entre les zones sûres et dangereuses sont assurées par l'appareil associé de la série X1 (X1-IS), tandis que l'isolation galvanique est assurée par les isolateurs galvaniques de la série X1 (X1-NIS). L'alimentation 24 Vcc de la carte X1-TB est connectée à deux connecteurs pour une alimentation redondante. Des borniers supplémentaires avec mise à la terre sont prévus pour les conducteurs de rechange et les blindages de câbles. La carte peut accueillir une passerelle de la série X1-GW pour l'identification, la configuration, la surveillance et la communication HART® avec les appareils de terrain.SIL3 / SC3Entrée de la zone 0 / Division 1Installation en Zone 2 / Division 2Interfaces de carte Foxboro FBM200 UIOInterface de carte universelle à 8 positions pour jusqu'à 8 NOMBRE DE VOIESCoûts d’installation et de maintenance des câbles réduitsRedondance de l'alimentationMontage sur rail DIN simpleDéconnexion en boucle unique pour faciliter les opérations de maintenancePossibilité d'héberger une passerelle X1-GW pour la configuration et HART®Isolation à trois ports, Terrain/Système/AlimentationSTATUT : ACTIFNOMBRE DE VOIES : 8GénéralNombre de positions/NOMBRE DE VOIES8Dissipation de puissance0 W sans modules.AlimentationTension24 Vcc nom (20 à 30 Vcc), protégé contre l'inversion de polarité, connecteurs doubles pour une alimentation redondante, avec diodes OU pour mélanger les tensions.Consommation électrique maximale autorisée4 A (comme alimentation totale).La connexiontype à vis pour terminaisons jusqu'à 2.5 mm².Interface de terrainLa connexionpar borniers à vis 8 positions polarisés à déconnexion enfichable ou à ressort enfichable pour accueillir des terminaisons jusqu'à 2.5 mm².Tension max250 Vcc/Vac.Interface systèmeTypeL'interface système absorbe le courant.La connexionun connecteur SUB-D 25 pôles mâle (nécessitant un connecteur femelle correspondant).Câblecâble système Type 1.Max courant500 mA par canal.Interface terrestreRaccordement au câble de terreBornier à vis pour conducteurs jusqu'à 2 mm².Lien avec le domainepar des borniers à vis à 8 positions ou à ressort à insertion polarisée pour déconnexion enfichable permettant d'accueillir des terminaisons jusqu'à 2.5 mm² pour le blindage des câbles et les conducteurs de rechange.IsolationTension d'essaiChamp/Système 2.5 kV ; Champ/Alimentation 2.5 kV ; Système/Alimentation 500 V ; Terre/Système 500 V ; Terre/Champ 500 V ; Terre/Alimentation 500 V.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Altitude max2000m d'altitudeTempérature de stockagelimites de température –45 à +80 °C.Description de sécuritéÉquipementAppareils associés et matériel électrique anti-étincelles.Paramètres de sécuritéUm = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypeMatériel inclus pour le montage sur un seul rail DIN 35 mm.Poidsenviron 1 kg, modules non compris.LocalisationZone de sécurité 2/Div. 2DimensionsLargeur 163 mm, Profondeur 143 mm, Hauteur 155 mm.Certifications : ATEX, Ex (US/Canada), IECEx, UKExDéclarations de conformité UE et UK disponibles
