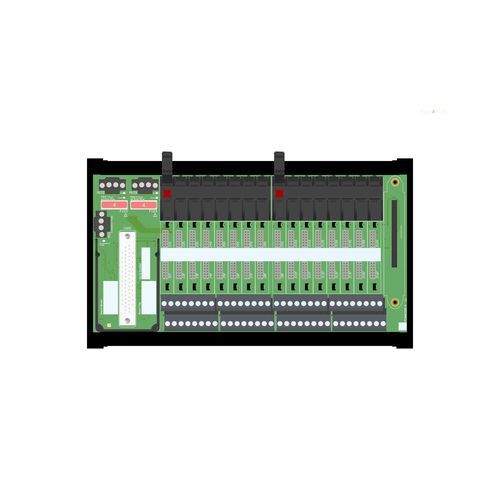

Bloc de jonction enfichable X1-TB-16-GMI-01

à ressortpush-inpour relais

Cette carte de terminaison (X1-TB) permet une connexion directe entre la carte E/S du système et les modules de la série X1. La protection à sécurité intrinsèque et l'isolation des signaux entre la zone sûre et la zone dangereuse sont assurées par l'appareil associé de la série X1 (X1-IS). L'alimentation 24 Vdc du X1-TB est connectée à deux borniers enfichables, pour une alimentation redondante. Un circuit de surveillance active un défaut en cas de défaillance de l'alimentation ou du module. La carte peut héberger une passerelle de la série X1-GW pour l'identification, la configuration, la surveillance des modules et la communication HART®.SIL 3 / SC 3Entrée de la Zone 0 / Division 1Installation en Zone 2 / Division 216 positions interface carte universelle pour jusqu'à 16 canauxRéduction des coûts d'installation et de maintenance des câblesSurveillance des défauts d'alimentationDéconnexion d'une seule boucle pour faciliter les opérations de maintenancePossibilité d'héberger une passerelle X1-GW pour la configuration et la surveillanceIsolation à trois ports, Entrée/Sortie/AlimentationÉtat : ACTIVECanaux : 16Données techniquesGénéralNombre de positions/canaux16Dissipation d'énergie0,43 W @ 24 Vdc sans modules, typique.Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions.Consommation de courant18 mA @ 24 Vdc sans modules, typique.Consommation de courant maximale1,5 A (en tant qu'alimentation totale), protégé par un fusible à retardement de 4 A.Connexionpar des borniers à vis enfichables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm².Type de défautLe diagnostic embarqué surveille à la fois l'intégrité de l'alimentation et le défaut cumulatif du module. Tout dysfonctionnement est signalé par la désactivation d'un relais à semi-conducteurs et l'activation des DEL correspondantes. L'alarme est émise si 1) Alimentation 1 ou 2 < 17 Vdc ou 2) Alimentation 1 ou 2 > 33 Vdc ou 3) Défaut cumulatif du module ON. L'alarme est supprimée si 1) 20 Vdc < Alimentation 1 et 2 < 30 Vdc et 2) Pas de défaut cumulatif du module.Connexionpar borniers à vis à déconnexion enfichable polarisée pour recevoir des terminaisons jusqu'à 2,5 mm².Caractéristiques nominales100 mA 35 V (≤ 1 V chute de tension).Interface de terrainConnexionpar borniers à vis à 8 positions à déconnexion enfichable polarisée ou borniers à ressort à insertion pour recevoir des terminaisons jusqu'à 2,5 mm².Interface systèmeTypeL'interface système consomme du courant, elle nécessite donc des cartes d'E/S source.ConnexionUn connecteur mâle SUB-D 37 pôles (nécessitant un connecteur femelle correspondant).CâbleCABF034/xx, où "xx" indique la longueur en mètres.Courant maximum500 mA par canal.IsolationTension d'essaiSur site/système 2,5 kV ; sur site/alimentation 2,5 kV ; sur site/alimentation 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Altitude maximale2000 m a.s.l.Température de stockageLimites de température -45 à +80 °C.Description de la sécuritéEquipementAppareil associé et matériel électrique ne produisant pas d'étincelles.Paramètres de sécuritéUm = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Type de montageMatériel inclus pour le montage sur rail DIN simple 35 mm.Poidsenviron 1 kg, sans les modules.EmplacementZone de sécurité ou Zone 2 ou Division 2.DimensionsLargeur 243 mm, Profondeur 143 mm, Hauteur 155 mm.CertificationsATEX : FM ATEX I.S. X1 Series (FM23ATEX0038X, FM, 2025-08-13, Europe)Ex : FM US X1 Series Divisions and Zones English Certificate (FM23US0073X, FM, 2025-08-12, Amérique du Nord)Ex : FM Canada X1 Series Divisions and Zones English Certificate (FM23CA0055X, FM, 2025-08-12, Amérique du Nord)IECEx : FM IECEx X1 Series English Certificate (IECEx FMG 23.0018X, FM, 2025-08-12, International)UKEx : FM UKEx I.S. X1 Series English Certificate (FM23UKEX0039X, FM, 2025-08-14, United Kingdom)Déclarations de conformitéDéclaration de conformité de l'UE de X1-TB-16-GMI-01Déclaration de conformité du Royaume-Uni de X1-TB-16-GMI-01DessinsDessin 3D disponible (format STP)Caractéristiques / Spécifications techniquesType de produit : I.S. SIL3 16-pos Sink-Type Termination Board for X1-SeriesNombre de canaux : 16Dissipation d'énergie : 0.43 W @ 24 Vdc (typique, sans modules)Tension d'alimentation : 24 Vdc nominal (20 à 30 Vdc)Consommation de courant : 18 mA @ 24 Vdc (typique, sans modules)Consommation de courant max : 1.5 A (alimentation totale), 4 A protégé par un fusibleTempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CAltitude maximale : 2000 m a.s.l.Dimensions : 243 x 143 x 155 mm (L x P x H)Poids : environ 1 kg (sans les modules)Montage : Rail DIN 35 mmEndroit : Zone de sécurité ou Zone 2 ou Division 2
