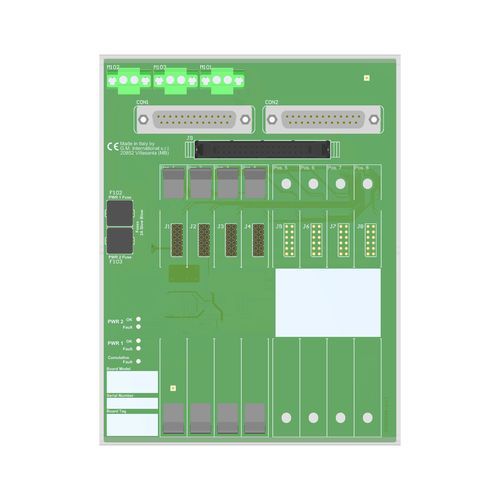

Bloc de jonction enfichable TBE-D5004-MOD-001

pour relaisde puissanceen matière plastique

Carte de terminaison 4 positions pour Modicon M580 BMXAMO0410 AO.Cette carte de terminaison avec boîtier (TBE) permet la connexion directe entre la carte d'E/S du système et les modules des séries D5000/D6000. La protection intrinsèque et l'isolation des signaux entre les zones sûres et dangereuses sont assurées par les équipements associés de la série D5000. L'alimentation 24 Vcc de la TBE est connectée à deux borniers enfichables, pour une alimentation redondante.Interface de carte Modicon M580 AOTableau de terminaison à 4 positions pour jusqu'à 4 NOMBRE DE VOIESConnexion à un externe GMI HART® Mux 5700(-110)Coûts d’installation et de maintenance des câbles réduitsSurveillance des défauts des alimentationsMatériel de montage fourni pour un kit de montage sur rail DIN uniqueCaractéristiques / Spécifications techniques :Nombre de postes : 4Nombre maximum de NOMBRE DE VOIES : 4Tension : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, doubles borniers pour alimentation redondante, avec diodes OU pour mélanger les tensions d'alimentation.Consommation électrique maximale autorisée : 1.5 A (comme alimentation totale).Connexion alimentation : par borniers à vis polarisés enfichables et déconnectables pour accueillir des terminaisons jusqu'à 2.5 mm², fixation par vis.Fusible de protection : 2 Un décalage dans le temps.Détection de fautes : Le diagnostic intégré surveille à la fois l'intégrité des alimentations et les défauts cumulatifs du module. Tout dysfonctionnement est signalé en désactivant un relais statique et en activant les LED correspondantes. L'alarme est émise si : 1) Alimentation 1 ou 2 < 17 Vdc ou 2) Alimentation 1 ou 2 > 33 Vdc ou 3) Défaut cumulatif du module ON. L'alarme est supprimée si : 1) 20 Vdc < Alimentation 1 et 2 < 30 Vdc et 2) Aucun défaut cumulé du module.Puissance de sortie : 100 mA 35 V (chute de tension ≤ 1 V).Interface de carte E/S : deux connecteurs mâles SUB-D à 25 pôles (nécessitent des connecteurs femelles d'accouplement).Câble système : BMFFCAxx0 («xx» indiquant la longueur). Consultez la documentation Schneider pour plus de détails.Logique redondante : En mode redondant, chaque canal doit fournir la moitié du courant. En cas de défaillance d'un seul canal (circuit ouvert), le canal restant doit fournir le courant maximal.Interface multiplexeur HART : 1 connecteur de prise à 34 pôles (nécessite un connecteur femelle).Câble multiplexeur : câble plat CABF032.Température de fonctionnement : –40 à +70 °C.Altitude max : 2000m d'altitudeTempérature de stockage : –45 à +80 °C.Montage : Matériel inclus pour le montage sur un seul rail DIN 35 mm.Poids : environ 500 g, modules avec clips en plastique exclus.Localisation : installation en zone sûre.Dimensions : Largeur 140 mm, Profondeur 180 mm, Hauteur 154 mm.
