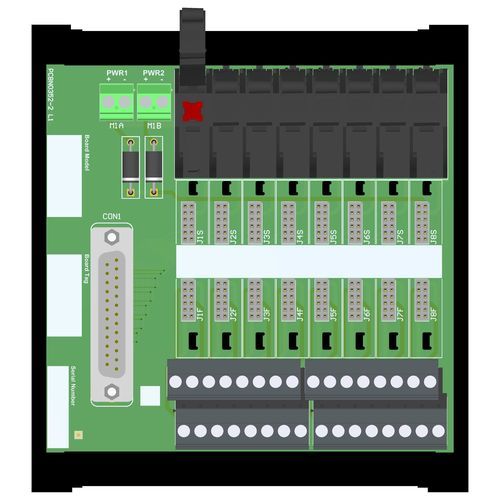

Bloc de jonction enfichable X1-TB-08-FOX-02

à ressortpush-inde puissance

Cette carte de terminaison (X1-TB) permet une connexion directe entre la carte E/S du système et les modules de la série X1. L'isolation des signaux entre le système et le terrain est assurée par les isolateurs galvaniques de la série X1 (X1-NIS). L'alimentation 24 Vdc du X1-TB est connectée à deux connecteurs, pour une alimentation redondante.Installation en Zone 2 / Division 2Foxboro FBM200 Interfaces carte E/S Interface carte universelle 8 positions pour jusqu'à 8 canauxRéduction des coûts d'installation et de maintenance des câblesRedondance de l'alimentationMontage simple sur rail DINDéconnexion simple de la boucle pour faciliter les opérations de maintenanceIsolation trois ports, Terrain/Système/ApprovisionnementÉtat : ACTIVECanaux : 8Données techniquesGénéralNombre de positions8Nombre maximum de canaux8Dissipation de puissance0 W sans modulesAlimentationTension24 Vdc nom (20 à 30 Vdc), protégée contre l'inversion de polarité, connecteurs doubles pour alimentation redondante, avec diodes OR pour mélanger les tensionsConsommation de courant maximale autorisée4 A (comme alimentation totale)Connexionstype à vis pour terminaisons jusqu'à 2,5 mm²Interface de terrainConnexion par déconnexion enfichable polarisée Blocs de jonction à vis ou à ressort à 8 positions pour accommoder des terminaisons jusqu'à 2.5 mm²Tension maximale60 VdcInterface systèmeTypeL'interface système évacue le courantConnexionun connecteur mâle SUB-D 25 pôles (nécessitant un connecteur femelle correspondant)CâblesCâble système Type 1Courant maximal500 mA par canalIsolationTension d'essaiChamp/Système 2,5 kV ; Champ/Alimentation 2,5 kV ; Système/Alimentation 500 VEConditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °CAltitude maximale2000 m au-dessus du niveau de la mer.Température de stockageLimites de température -45 à +80 °CType de montageMatériel inclus pour le montage sur rail DIN simple 35 mmPoidsenviron 500 g, sans les modulesLocalisationZone de sécurité/Zone 2/Div. 2DimensionsLargeur 133 mm, Profondeur 143 mm, Hauteur 155 mmCertifications:ATEX : FM ATEX zone 2 X1 Series English Certificate (Europe) - FM23ATEX0039X - FM - 2025-08-13Ex : FM US X1 Series Divisions and Zones English Certificate (North America) - FM23US0073X - FM - 2025-08-12Ex : FM Canada X1 Series Divisions and Zones English Certificate (North America) - FM23CA0055X - FM - 2025-08-12IECEx : FM IECEx X1 Series English Certificate (International) - IECEx FMG 23.0018X - FM - 2025-08-12UKEx : FM UKEx zone 2 X1 Series English Certificate (United Kingdom) - FM23UKEX0040X - FM - 2025-08-14Déclarations de conformité:EU Declaration of Conformity of X1-TB-08-FOX-02UK Declaration of Conformity of X1-TB-08-FOX-02Drawings : dessin 3D disponible (format STP)Caractéristiques / spécifications techniques :Nombre de positions : 8Nombre maximum de canaux : 8Dissipation d'énergie : 0 W sans modulesTension d'alimentation : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, connecteurs doubles pour alimentation redondante, avec diodes ORConsommation maximale de courant autorisée : 4 A (alimentation totale)Connexion d'alimentation : type à vis pour terminaisons jusqu'à 2,5 mm²Connexion d'interface de champ : blocs de jonction à vis 8 positions ou à ressort enfichables polarisés jusqu'à 2,5 mm²Tension max. d'interface de champ : 60 VdcInterface de système : SUB-D 25 pôles connecteur mâle, câble système Type 1, courant max 500 mA par canalTension d'essai d'isolation : Champ/système 2,5 kV ; Champ/alimentation 2,5 kV ; Système/alimentation 500 VOTempérature de fonctionnement : -40 à +70 °CAltitude maximale : 2000 m a.s.l.Température de stockage : -45 à +80 °CMontage : Rail DIN 35 mmPoids : environ 500 g (sans les modules)Emplacement : Zone de sécurité/Zone 2/Div. 2Dimensions : 133 x 143 x 155 mm (L x P x H)
