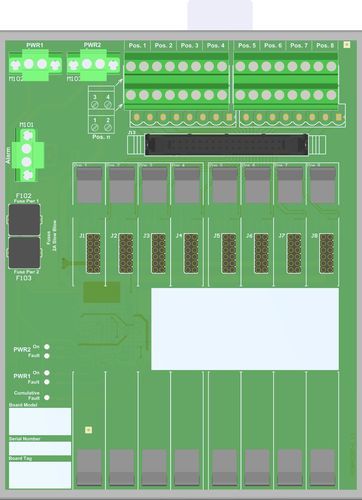

Bloc de jonction enfichable TBE-D5008-GMI-003

pour relaisde puissance

Cette carte de terminaison avec boîtier (TBE) fournit des bornes pour la connexion directe entre la carte E/S du système et les modules de la série D5000 / D6000. La protection de sécurité intrinsèque et l'isolation des signaux entre la zone sûre et la zone dangereuse sont assurées par les appareils associés de la série D5000. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.Interfaces universelles de la carte avec des terminauxCarte de terminaison à 8 positions pour un maximum de 16 canauxInstallation en zone 2 (en cours)Surveillance des défauts d'alimentationMatériel de montage fourni pour un kit de montage sur rail DIN simpleÉtat : ACTIVECanaux : 8 ou 16Caractéristiques techniquesGénéralNombre de positions8Nombre maximum de canaux16Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant maximale autorisée1 A (en tant qu'alimentation totale).Connexion par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Fusible de protection2 A à retardement.Détection des défautsTypeLe diagnostic embarqué surveille à la fois l'intégrité des alimentations et le défaut cumulatif du module. Tout dysfonctionnement est signalé par la désactivation d'un relais statique et l'activation des DEL correspondantes. L'alarme est émise si 1) Alimentation 1 ou 2 < 17 Vdc ou 2) Alimentation 1 ou 2 > 33 Vdc ou 3) Défaut cumulatif du module ON. L'alarme est supprimée si 1) 20 Vdc < Alimentation 1 et 2 < 30 Vdc et 2) Pas de défaut cumulatif du module.Connexionpar borniers à vis à déconnexion enfichable polarisée pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Capacité de sortie100 mA 35 V (≤ 1 V chute de tension).Interface carte E/SConnexion16+16 borniers à vis pour accueillir des terminaisons jusqu'à 2,5 mm², avec correspondance exacte aux bornes du module 1 à 4.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Altitude maximale2000 m a.s.l.Température de stockageLimites de température -45 à +80 °C.Type de montageMatériel inclus pour le montage sur rail DIN simple 35 mm.Poidsenviron 0,9 kg, sans les modules.EmplacementInstallation en zone sûre/zone 2 (en attente).DimensionsLargeur 140 mm, Profondeur 180 mm, Hauteur 154 mm.Nombre de positions : 8Nombre maximum de canaux : 16Tension : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant max. autorisée : 1 A (en tant qu'alimentation totale).Connexion : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Fusible de protection : 2 A à retardement.Détection des défauts : Le diagnostic embarqué surveille à la fois l'intégrité de l'alimentation et le défaut cumulatif du module. Alarme si alimentation < 17 Vdc ou > 33 Vdc ou défaut cumulatif du module ON. Alarme supprimée si 20 Vdc < alimentation < 30 Vdc et pas de défaut cumulatif du module : 100 mA 35 V (chute de tension ≤ 1 V).Interface carte E/S : 16+16 borniers à vis jusqu'à 2,5 mm², correspondance exacte avec les bornes 1 à 4 du module.Température de fonctionnement : -40 à +70 °C.Altitude maximale : 2000 m a.s.l.Température de stockage : -45 à +80 °C.Montage : Matériel inclus pour rail DIN simple 35 mm.Poids : environ 0,9 kg, sans les modules.Emplacement : Zone de sécurité/Zone 2 (en attente).Dimensions : 140 x 180 x 154 mm (L x P x H).
