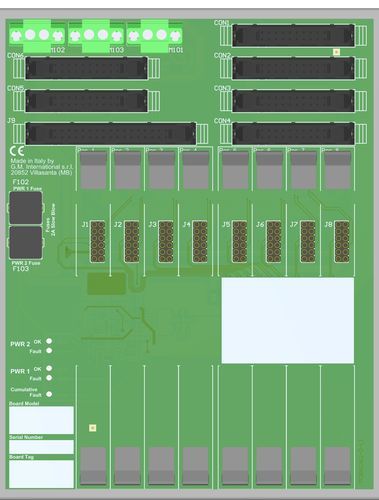

Bloc de jonction enfichable TBE-D5008-MOD-001

pour relaisde puissanceen matière plastique

Carte de terminaison 8 positions pour Modicon M580 Safety BMXSAI0410 AI et BMXSDO0802 DO.Cette carte de terminaison avec boîtier (TBE) permet la connexion directe entre la carte d'E/S du système et les modules des séries D5000/D6000. La protection intrinsèque et l'isolation des signaux entre les zones sûres et dangereuses sont assurées par les équipements associés de la série D5000. L'alimentation 24 Vcc de la TBE est connectée à deux borniers enfichables, pour une alimentation redondante.Interface de carte de sécurité Modicon M580 AI et DOTableau de terminaison à 8 positions pour jusqu'à 16 NOMBRE DE VOIESCoûts d’installation et de maintenance des câbles réduitsSurveillance des défauts des alimentationsMatériel de montage fourni pour un kit de montage sur rail DIN uniqueCaractéristiques / Spécifications techniques :Nombre de postes : 8Nombre maximum de NOMBRE DE VOIES : 16Tension : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, doubles borniers pour alimentation redondante, avec diodes OU pour mélanger les tensions d'alimentation.Consommation électrique maximale autorisée : 1.5 A (comme alimentation totale).Connexion alimentation : par borniers à vis polarisés enfichables et déconnectables pour accueillir des terminaisons jusqu'à 2.5 mm², fixation par vis.Fusible de protection : 2 Un décalage dans le temps.Détection de fautes : Système de diagnostic embarqué contrôlant l'intégrité des alimentations et le taux de défaillance cumulatif des modules. Signalisation par désactivation d'un relais statique et activation des LED correspondantes.Alarme déclenchée si : 1) Alimentation 1 ou 2 < 17 Vcc ou 2) Alimentation 1 ou 2 > 33 Vcc ou 3) Défaut cumulatif du module activé.Alarme supprimée si : 1) 20 Vcc < Alimentation 1 et 2 < 30 Vcc et 2) Aucun défaut cumulatif du module.Puissance de sortie : 100 mA 35 V (chute de tension ≤ 1 V).Interface de carte E/S : Connecteur réceptacle 4 x 20 pôles (nécessite un connecteur femelle) AI, connecteur réceptacle 2 x 20 pôles (nécessite un connecteur femelle) DO.Câble : À déterminer.Interface multiplexeur HART : 1 connecteur de prise à 34 pôles (nécessite un connecteur femelle).Câble multiplexeur : câble plat CABF032Température de fonctionnement : –40 à +70 °CAltitude max : 2000mTempérature de stockage : –45 à +80 °CMontage : Matériel inclus pour le montage sur un seul rail DIN 35 mm.Poids : environ 500 g, modules avec clips en plastique exclus.Localisation : installation en zone sûre.Dimensions : Largeur 140 mm, Profondeur 180 mm, Hauteur 154 mm.
