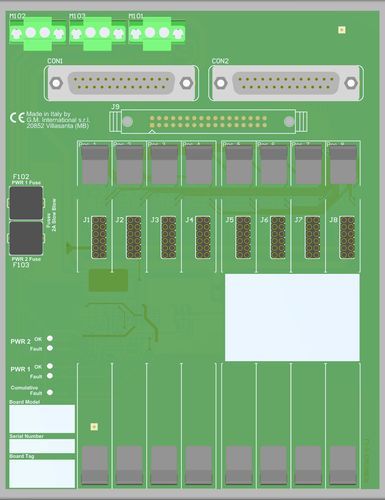

Bloc de jonction enfichable TBE-D5008-MOD-003

pour relaisde puissanceen matière plastique

carte de terminaison 8-pos pour Modicon X80 BMXAMO0802 Carte AOCette carte de terminaison avec boîtier (TBE) fournit des bornes pour la connexion directe entre la carte E/S du système et les modules de la série D5000 / D6000. La protection à sécurité intrinsèque et l'isolation des signaux entre la zone sûre et la zone dangereuse sont assurées par les appareils associés de la série D5000. L'alimentation 24 Vdc du TBE est connectée à deux borniers enfichables, pour une alimentation redondante.Modicon X80 AO board interface8 positions Termination Board for up to 8 channelsRéduire les coûts d'installation et de maintenance des câblesSurveillance des défauts d'alimentationMatériel de montage fourni pour un kit de montage sur rail DINStatus : ACTIVECanaux : 8Caractéristiques techniquesGénéralNombre de positions8Nombre maximum de canaux8Tension d'alimentation24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant maximale autorisée1.5 A (en tant qu'alimentation totale).Connexion par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Fusible de protection 2 A à retardement.Détection des défautsTypeLe diagnostic embarqué surveille à la fois l'intégrité des alimentations et le défaut cumulatif du module. Tout dysfonctionnement est signalé par la désactivation d'un relais statique et l'activation des DEL correspondantes.L'alarme est émise si1) Alimentation 1 ou 2 < 17 Vdc ou 2) Alimentation 1 ou 2 > 33 Vdc ou 3) Défaut cumulatif du module ON.L'alarme est supprimée si1) 20 Vdc < Alimentation 1 et 2 < 30 Vdc et 2) Pas de défaut cumulatif du module.Connexion par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm², fixation par vis.Capacité de sortie100 mA 35 V (≤ 1 V chute de tension).Interface carte E/SConnexiondeux connecteurs mâles SUB-D 25 pôles (nécessite des connecteurs femelles correspondants).Câble système BMX FTA XX2.Logique redondanteen mode redondant, chaque canal doit forcer un demi-courant. En cas de défaut d'un seul canal (circuit ouvert), le canal survivant doit fournir un courant complet.Interface HART MuxConnexion1 x connecteur réceptacle 34 pôles (nécessite un connecteur femelle).CâbleCâble plat CABF032Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Altitude maximale 2000 m au-dessus du niveau de la mer.Température de stockageLimites de température -45 à +80 °C.Type de montageMatériel inclus pour le montage sur rail DIN simple 35 mm.Poidsenviron 500 g, sans les modules avec clips en plastique.EmplacementInstallation en zone sûre.DimensionsLargeur 140 mm, Profondeur 180 mm, Hauteur 154 mm.Nombre de positions : 8Nombre maximum de canaux : 8Tension : 24 Vdc nom (20 à 30 Vdc), protégé contre l'inversion de polarité, double bornier pour alimentation redondante, avec diodes OR pour mélanger les tensions d'alimentation.Consommation de courant maximale autorisée : 1.consommation de courant maximale autorisée : 5 A (en tant qu'alimentation totale) Fusible de protection : 2 A à retardement Détection des défauts : Diagnostic embarqué, relais statique, LED.Interface carte E/S : deux connecteurs mâles SUB-D 25 pôles.Interface Mux HART : 1 connecteur réceptacle 34 pôles.Température de fonctionnement : -40 à +70 °C.Température de stockage : -45 à +80 °C.Altitude maximale : 2000 m a.s.l.Montage : Rail DIN 35 mm, matériel inclus.Poids : environ 500 g.Dimensions : 140 x 180 x 154 mm (L x P x H).
