Porte-pièces pour pièces 9-261-ESD-SET1

Support à rotule ESD dissipatif pour positionnement sûr et réglage continu, permettant un serrage rapide de pièces lourdes ou d'instruments ; conçu pour être vissé sur établis et fourni avec point de mise à la terre et câble de masse.

Caractéristiques principales

• Serrage rapide par rotule pour pièces lourdes, rotation 360° et blocage en position sans paliers
• Platine d'entraînement pour vissage (dimensions platine : 150 x 106 mm)
• Goujon fileté : M12 x 1,5 x 20 mm ; surface de support env. Ø 20 mm
• Angle d'inclinaison ±45° ; réglage de la précontrainte de la rotule par vis de réglage inférieure
• Comprend rondelle schnorr et écrou de blocage pour le filetage
• Corps en aluminium moulé avec revêtement poudre ESD noir, dissipatif (10^7–10^8 Ω)
• Dimensions approx. 90 x 180 x 110 mm ; poids env. 900 g

Domaine d'application

• Disponible en différents diamètres de boule et forces de maintien ; faible pression de levier pour un blocage continu à forte tenue
• Options de pied : fixation par pince (étau), platine à visser ou aimants haute performance
• Serrage rapide et orientation précise pour caméras, moniteurs, capteurs et instruments de mesure
• Utilisé en construction d'instruments, modélisme, laboratoires, centres de recherche et universités
• Adapté aux opérations de réparation et d'assemblage d'e-scooters, e-bikes et bicyclettes en montage flottant
• Fixation par pince compatible avec épaisseurs de plateau jusqu'à 80 mm ; fixation par vissage via quatre trous Ø 9 mm

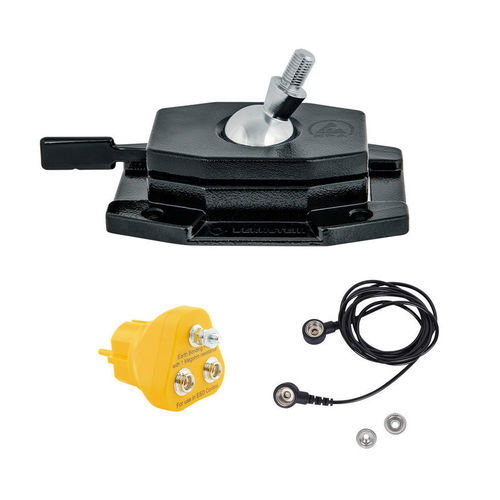

Contenu du kit de manipulation ESD

• 9-261 support à rotule SPANNFIX ESD pour serrage (dissipatif)
• 9-359-2 prise de liaison à la terre ESD 2x10 mm et prise M5
• 9-343-1 câble de mise à la terre ESD 1 MΩ, 1800 mm avec 2 boutons-pression 10/10 mm

Description technique

• Filetage de connexion : M12 x 1,5 mm (filetage spécial)
• Couples maximaux exemples : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm
• Forces de maintien à la hauteur du goujon fileté : boule Ø 40 mm ≈ 45 kg (≈441 N) ; boule Ø 60 mm ≈ 140 kg (≈1 372 N)
• Les parties de pied peuvent être reliées à un point de terre via un bouton-pression 10 mm
• Matériaux : pièces en aluminium moulé revêtues poudre (ESD), pièces en acier chromées et inoxydables
• Réglage du mouvement de la boule via une vis de réglage inférieure (de lâche à très ferme)
• Valeur d'ESD dissipative : 10^7–10^8 Ω — adapté aux zones protégées électrostatiques (EPA)

Spécifications techniques

• Référence : 9-261-ESD-SET1
• Filetage : M12 x 1,5 x 20 mm
• Surface de support : env. Ø 20 mm
• Angle d'inclinaison : ±45°
• Platine à visser : 150 x 106 mm (4 × trous Ø 9 mm)
• Matériaux : aluminium moulé (revêtement poudre ESD), pièces acier chromées
• Dissipativité ESD : 10^7 – 10^8 Ω
• Dimensions approx. : 90 × 180 × 110 mm
• Poids approx. : 900 g
• Contenu du set : base rotule 9-261 SPANNFIX (ESD), prise de liaison 9-359-2, câble de terre 9-343-1 (1 MΩ, 1800 mm)
