Porte-pièces pour pièces 9-270-ESD

Le SPANNFIX VARIO (ESD) est un support de PCB dissipatif électrostatique équipé d'un pivot sphérique à réglage infini et d'un mécanisme de serrage rapide, conçu pour maintenir et positionner les circuits imprimés en toute sécurité lors du brasage et de l'assemblage.

Caractéristiques principales

• Kartilage sphérique de précision rotatif 360° ; blocage progressif avec dégagement rapide (Made in Germany)
• Cadre de montage stable avec dispositif de rotation rapide et plaque d'adaptation
• Ressort pour cartes sensibles et adaptateur d'angle pour plus d'inclinaison
• Plage de serrage des PCB réglable de 25 mm à 270 mm
• Convient pour fixation sur établis avec épaisseur de plateau max. 80 mm
• Angle d'inclinaison ±45°
• Comprend un câble de mise à la terre ESD (1 MΩ, longueur 1,8 m) pour connexion à un point de liaison à la terre
• Matériaux : acier, plastique, aluminium moulé avec revêtement poudre ESD (noir) ; résistivité dissipative 10^7 à 10^8 Ω
• Dimensions env. 410 × 300 × 240 mm ; poids 1560 g

Domaine d'application
Le SPANNFIX VARIO sert à maintenir des PCB/plaques électroniques jusqu'à 270 mm de longueur. Le pivot sphérique réglable permet de positionner et de maintenir la carte dans toutes les directions, facilitant la rotation rapide et servant de troisième main pour le brasage, l'assemblage et le contrôle en zones ESD.

Description technique

• Filetage de raccordement : M12 × 1,5 mm (filetage spécial) ; adaptateurs disponibles
• Couple maximal : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm
• Force de maintien de la boule à la hauteur du pion fileté : boule Ø 40 mm ≈ 45 kg (441 N) ; boule Ø 60 mm ≈ 140 kg (1 372 N). La force de serrage peut augmenter après dégraissage de la boule.
• Base de serrage : épaisseur de plateau max. 80 mm
• Base à vis : trous traversants 4 × 9 mm
• Base magnétique (option) : force de maintien env. 32 kg horizontalement, 15 kg verticalement (aimant sans capuchon)
• Versions ESD : dissipatif 10^7 à 10^8 Ω — adapté aux zones protégées contre les décharges électrostatiques (EPA)
• Pièces en aluminium moulé revêtues de poudre ; pièces en acier chromées, inoxydables
• Remarque : pour les applications liées à la sécurité, les forces de maintien ne peuvent être garanties sans connaissance du cas d'utilisation spécifique ; les performances peuvent varier selon les conditions physiques.

Contenu (composants inclus)

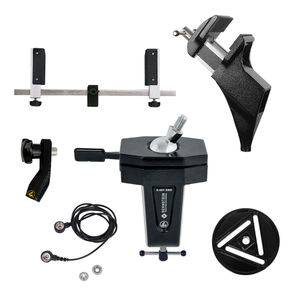

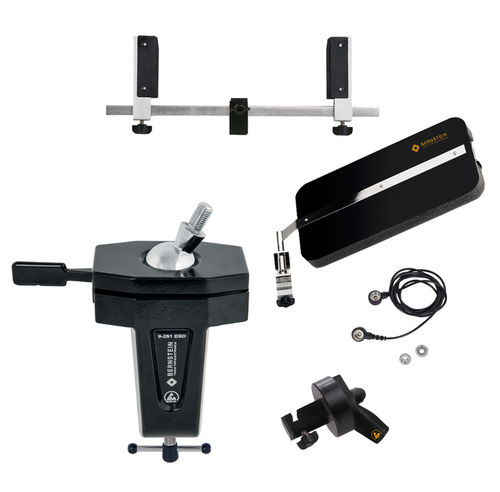

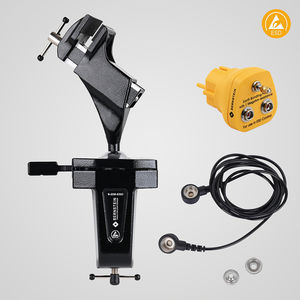

• 9-251 Base à rotule ESD SPANNFIX pour fixation par pince (pion fileté 20 mm)
• 9-253 Support PCB ESD à visser (M12 × 1,5)
• 9-256 Couvercle de serrage ESD pour support PCB
• 9-257 Dispositif de rotation rapide ESD pour support PCB
• 9-343-1 Câble de mise à la terre ESD 1 MΩ, 1 800 mm, 2 boutons-pression 10/10 mm

Caractéristiques / spécifications techniques

• Référence article : 9-270-ESD
• Dénomination commerciale / modèle : SPANNFIX VARIO
• Plage de serrage PCB : 25 mm – 270 mm
• Épaisseur max. du plateau pour serrage : 80 mm
• Angle d'inclinaison : ±45°
• Matériaux : acier, plastique, aluminium moulé (revêtement poudre ESD)
• Résistivité de surface : dissipatif 10^7 – 10^8 Ω
• Câble de mise à la terre inclus : 1 MΩ, longueur 1,8 m (2 boutons-pression 10/10 mm)
• Dimensions (env.) : 410 × 300 × 240 mm
• Poids : 1560 g
• Filetage de raccordement : M12 × 1,5 mm (filetage spécial)
• Caractéristiques de la boule : Ø 40 mm (couple ≈ 24 Nm ; force de maintien ≈ 45 kg), Ø 60 mm (couple ≈ 100 Nm ; force de maintien ≈ 140 kg)
• Base à vis : trous traversants 4 × 9 mm ; forces de maintien base magnétique optionnelle : 32 kg horizontalement / 15 kg verticalement
