Étau de machine 9-215-ESD-SET1

à palette interchangeableà visinclinable

Présentation du produit

Étau à rotule ESD SPANNFIX pour vissage sur établi. Conception dissipative (10^7–10^8 Ω) avec point de connexion de mise à la terre et câble de mise à la terre (1 MΩ, 1800 mm). Tête à rotule réglable en continu, rotation 360° et inclinaison ±45° pour un positionnement ergonomique et un serrage sécurisé lors d'opérations de précision.

Caractéristiques principales

• Kugelgelenk de précision, rotation 360°, serrage rapide à réglage continu; produit Made in Germany
• Pour vissage sur établi (plaque d'assise pour vissage : 150 x 106 mm)
• Mâchoires en plastique ESD 50 mm avec grip (interchangeables)
• Largeur de serrage 70 mm ; profondeur de serrage 38 mm ; force de serrage 1470 N
• Angle d'inclinaison ±45°
• Mâchoires de rechange : référence 9-900-E50-ESD (paire)
• Aluminium moulé avec revêtement poudre ESD noir ; dissipatif 10^7–10^8 Ω
• Dimensions env. 220 x 180 x 115 mm ; poids env. 1400 g

Domaine d'application

Une légère pression sur le levier suffit pour positionner l'élément serré de manière continue dans toute position de travail appropriée. Le réglage de la hauteur de travail favorise une posture ergonomique pour les tâches en position debout (perçage, sciage, meulage, fraisage, coupe, etc.). Mâchoires interchangeables : mâchoires plastique 50 mm pour l'étau petit, mâchoires acier 100 mm pour l'étau grand. Mâchoires de protection anti-rayures disponibles en feutre, cuir, liège et caoutchouc. Mâchoires prismatiques pour serrage de tubes et largeurs de mâchoires de 50–150 mm proposées. Le dispositif de fixation par vissage convient aux établis jusqu'à 80 mm d'épaisseur de table et se fixe via quatre trous traversants Ø9 mm. Des aimants haute performance permettent un changement rapide de fixation.

Description technique

Couple maximal : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm. Plaque d'assise pour vissage : 150 x 106 mm avec 4 x trous Ø9 mm. Les versions ESD sont dissipatives (10^7–10^8 Ω) et adaptées aux zones protégées contre les décharges électrostatiques (EPA). Les parties de pied peuvent être reliées au point de masse via un boutons-poussoir de 10 mm. Les pièces en aluminium moulé sont peintes par poudrage ; les pièces en acier sont chromées et inoxydables. Une vis de réglage sous le siège de la boule permet d'ajuster le jeu de la rotule de lâche à très ferme. Les forces de maintien peuvent varier selon l'application et les conditions.

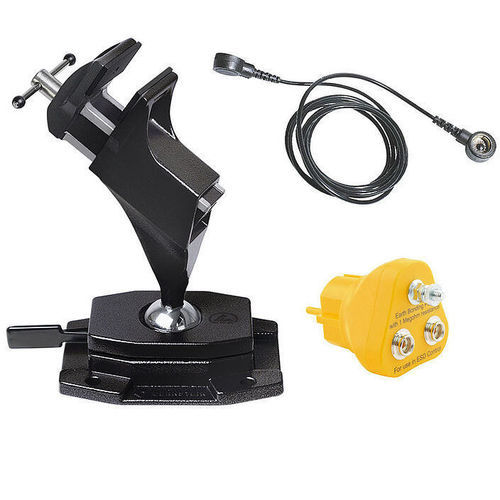

Contenu

• 9-215 Étau à rotule ESD SPANNFIX pour vissage, dissipatif
• 9-359-2 Prise de mise à la terre ESD 2x10 mm et prise M5
• 9-343-1 Câble de mise à la terre ESD 1 MΩ, 1800 mm, 2 boutons-pression 10/10 mm

Caractéristiques techniques

• Référence (ensemble produit) : 9-215-ESD-SET1
• Nom du modèle : SPANNFIX
• Rotation : 360° ; Inclinaison : ±45°
• Largeur de serrage : 70 mm ; Profondeur : 38 mm ; Force de serrage : 1470 N
• Mâchoires : 50 mm mâchoires plastique ESD (interchangeables) ; mâchoires de rechange 9-900-E50-ESD
• Matériau/finition : aluminium moulé peint poudre ESD noir ; pièces acier chromées
• Résistance ESD dissipative : 10^7 – 10^8 Ω
• Plaque de base (vissage) : 150 x 106 mm ; trous traversants 4 x Ø9 mm
• Dimensions (env.) : 220 x 180 x 115 mm ; Poids (env.) : 1400 g
• Mise à la terre : prise de masse et câble de mise à la terre inclus (voir contenu)
