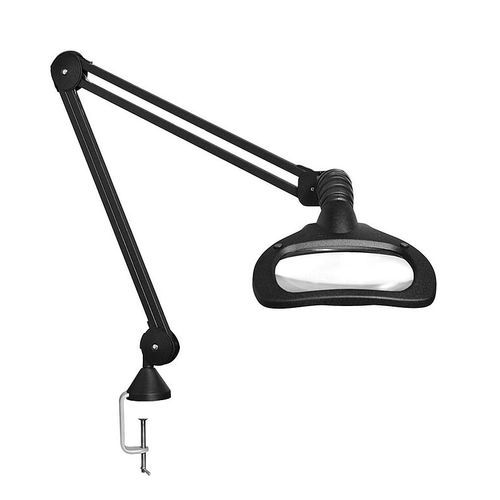

Loupe sur bras articulé 9-161

d'établilampe à LEDde travail

La Wave-LED ESD est une lampe loupe dissipative conçue pour les postes de travail industriels protégés ESD. Elle fournit une illumination sans ombre et une grossissement précis, adaptée à l’inspection, l’assemblage et la manipulation de composants sensibles aux décharges électrostatiques.

Principales caractéristiques

• 2 modules LED (IRC ≥ 80, 4000 K)
• Boîtier noir dissipatif (résistance de surface ~10^4 à 10^9 Ω)
• Verre principal en couronne 5 dioptries (≈2,25×)
• Extensible avec lentilles d’appoint STAYS (4, 6 ou 10 dioptries)
• Brennweite 297 mm
• Puissance totale lampe 13 W (2 × 6 W)
• Tension 230 V / 50 Hz
• Livrée avec pince de table
• Bras auto-équilibré longueur 1050 mm
• Poids 4600 g

Domaine d'application
Utilisable sur postes ESD où les composants ne doivent pas être exposés à des champs électrostatiques >100 V/cm. Les loupes et lampes utilisées à proximité des produits peuvent créer un risque ESD ; n’utilisez que des éclairages ESD-conformes à la norme DIN EN 61340-5-1 pour les zones protégées électrostatiquement (EPA / zones de protection ESD).

Description technique
La Wave-LED associe un bras d’éclairage auto-équilibré à deux modules LED pour fournir une illumination sans ombre des deux côtés ou un éclairage unilatéral pour l’inspection tridimensionnelle. Elle intègre un variateur 3 positions (0 / 50 / 100 %), une extinction automatique sélectionnable (après 4 ou 9 heures), une lentille rectangulaire en verre couronne et la compatibilité avec des lentilles secondaires STAYS pour augmenter le grossissement. Convient pour une utilisation en EPA et postes de travail ESD.

Caractéristiques / spécifications techniques

• Référence modèle : 9-161
• Nom du modèle : Wave-LED (ESD Wave-LED)
• Taille de la lentille : verre couronne 171 × 114 mm ; lentille principale 5 dioptries (≈2,25×)
• Lentilles d’appoint : lentilles secondaires STAYS 4, 6 ou 10 dioptries
• Modules LED : 2 × 6 W (total 13 W)
• Température de couleur (CCT) : 4000 K
• Indice de rendu des couleurs (IRC) : ≥ 80
• Éclairement : 4600 Lux
• Distance focale : 297 mm
• Variateur : 3 positions (0 / 50 / 100 %)
• Extinction automatique : sélectionnable après 4 ou 9 heures
• Tension / Fréquence : 230 V / 50 Hz
• Boîtier : noir, dissipatif (résistance de surface ~10^4 à 10^9 Ω)
• Longueur du bras : 1050 mm ; bras auto-équilibré
• Fixation : pince de table incluse
• Poids : 4600 g
• Convient pour : postes ESD / EPA ; conforme aux exigences ESD (voir DIN EN 61340-5-1)
