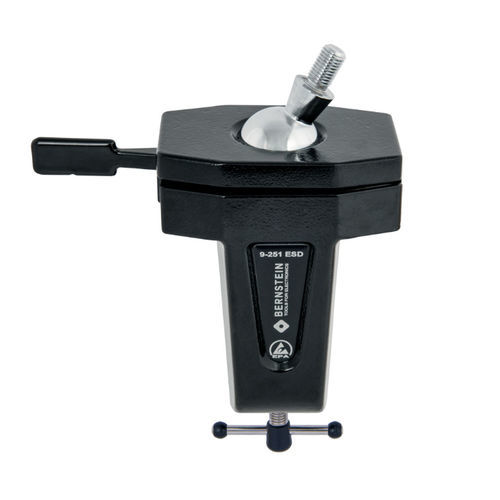

Porte-pièces pour pièces 9-251-ESD

Socle à rotule ESD conçu pour la tenue réglable et la fixation rapide d'instruments, caméras, capteurs et autres éléments dans les zones de travail protégées ESD. Le socle offre une rotation à 360°, un réglage infinitésimal et un revêtement de surface dissipatif adapté aux postes EPA/ESD.

Principales caractéristiques

• Blocage rapide par rotule pour pièces lourdes, rotation 360°, réglage infinitésimal ; produit de qualité Made in Germany
• Pour fixation par pince sur établi (épaisseur max. du plateau 80 mm)
• Tige filetée M12 x 1,5 x 20 mm
• Surface de support env. Ø 20 mm
• Angle d'inclinaison ±45°
• Inclus : rondelle Schnorr et écrou de blocage (écrou pour la tige filetée)
• Aluminium moulé avec revêtement en poudre ESD noir, dissipatif 10^7 à 10^8 ohm
• Dimensions env. 220 x 170 x 75 mm
• Poids env. 940 g

Domaine d'application
Les supports à rotule sont disponibles en différents diamètres de boule offrant des forces de maintien variables. Une légère pression sur le levier permet un blocage progressif avec une forte capacité de maintien. Les variantes de fixation comprennent la pince pour établi (épaisseur jusqu'à 80 mm), la base à visser (quatre trous traversants Ø 9 mm) ou des aimants haute performance pour des changements de position rapides. Utilisations typiques : alignement et maintien de caméras, moniteurs, capteurs ou instruments de mesure ; construction d'instruments et de maquettes ; réparation de trottinettes électriques / vélos électriques / bicyclettes ; laboratoires, centres de recherche et universités. Divers adaptateurs et rallonges peuvent être vissés sur la rotule via la tige filetée.

Description technique
Filetage de raccordement : M12 x 1,5 mm (filetage spécial). Couples maxi (exemples) : boule Ø 40 mm env. 24 Nm ; boule Ø 60 mm env. 100 Nm. Forces de maintien (à la hauteur de la tige filetée) : boule Ø 40 mm env. 45 kg (441 N) ; boule Ø 60 mm env. 140 kg (1 372 N). Capacité de serrage pour épaisseur de plateau jusqu'à 80 mm. Les versions ESD sont dissipatives (10^7 à 10^8 ohm) et adaptées aux zones EPA. Pièces en aluminium moulé peintes en poudre ; pièces en acier chromées et résistantes à la corrosion. La vis de réglage sous le siège inférieur de la boule permet d'ajuster la liberté de mouvement de la rotule de lâche à très ferme. Pour les pièces critiques pour la sécurité, les forces de maintien dépendent des conditions d'application et peuvent différer des essais en laboratoire.

Informations générales
Le développement produit travaille en continu à l'optimisation et à l'évolution de ces articles.

Caractéristiques / spécifications techniques

• Modèle / désignation : 9-251-ESD
• Tige filetée : M12 x 1,5 x 20 mm
• Surface de support : env. Ø 20 mm
• Angle d'inclinaison : ±45°
• Capacité de serrage (épaisseur plateau) : max. 80 mm
• Matériaux et finition : aluminium moulé (peinture-poudre ESD noir), pièces en acier chromées
• Dissipation ESD : env. 10^7 à 10^8 ohm (dissipatif)
• Dimensions (env.) : 220 x 170 x 75 mm
• Poids (env.) : 940 g
• Inclus dans la livraison : rondelle Schnorr et écrou de blocage (écrou pour la tige filetée)
• Exemples de forces de maintien : boule Ø 40 mm ≈ 45 kg (441 N) ; boule Ø 60 mm ≈ 140 kg (1 372 N)
• Exemples de couple maximal : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm
