Kit de serrage magnétique 9-240-ESD

pour applications électriques industrielleshorizontalvertical

Le support PCB ESD SPANNFIX VARIO (9-240-ESD) est un dispositif de maintien et de serrage polyvalent pour cartes électroniques jusqu'à 270 mm, équipé d'une rotule de précision 360° et de composants compatibles ESD.

Caractéristiques principales

• Rotule de précision pivotante 360° avec serrage rapide réglable en continu (Made in Germany)
• Cadre de montage stable avec supports réglables et rotatifs
• Ressort pour cartes sensibles et adaptateur d'angle pour plus d'inclinaison
• Support PCB réglable de 25 mm à 270 mm
• Convient pour fixation sur bancs de travail jusqu'à 80 mm d'épaisseur
• Angle d'inclinaison ±45°
• Comprend câble de mise à la terre ESD 1 MOhm, longueur 1,8 m pour connexion à un point de liaison à la terre
• Matériaux : acier, plastique, aluminium moulé avec revêtement poudre ESD noir ; dissipatif 10^7 à 10^8 ohm
• Dimensions env. 360 x 280 x 180 mm ; poids 1330 g

Domaine d'application
Le SPANNFIX VARIO permet de serrer des PCB / cartes électroniques jusqu'à 270 mm de longueur. La rotule réglable en continu permet de positionner et de maintenir solidement dans toutes les directions, facilitant la rotation rapide des cartes et faisant office de "troisième main" pour le soudage et l'assemblage.

Description technique
Filetage de raccordement : M12 x 1,5 mm (filetage spécial). Le couple maximal et les forces de maintien dépendent du diamètre de la rotule : rotule Ø 40 mm env. 24 Nm (force de maintien à la hauteur du tenon fileté ≈ 45 kg / 441 N) ; rotule Ø 60 mm env. 100 Nm (force de maintien ≈ 140 kg / 1 372 N). Base de serrage : épaisseur maximale de plateau 80 mm. Base à vis : 4 x 9 mm trous traversants. Force de maintien de la base magnétique : 32 kg horizontalement, 15 kg verticalement (aimant sans capuchon). Les versions ESD sont dissipatives (10^7 à 10^8 ohm) et adaptées aux zones EPA / postes ESD. Les sections de pied peuvent être reliées au point de terre avec un bouton-pression de 10 mm. Les pièces en aluminium moulé sont peintes par poudrage ; les pièces en acier sont chromées et inoxydables. Remarque : les forces de maintien mesurées en conditions de test optimales peuvent varier selon l'application spécifique.

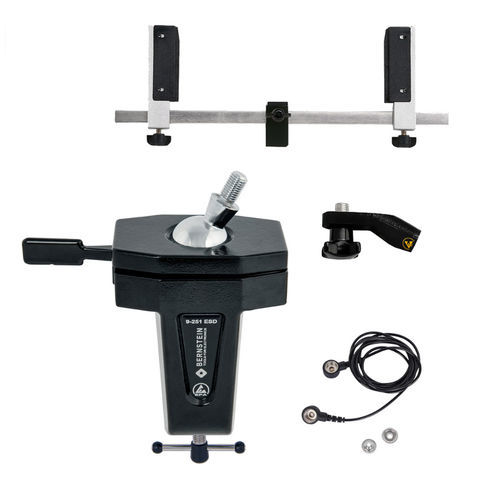

Contenu

• 9-251 rotule ESD SPANNFIX pour reconnecter (queues filetées 20 mm)
• 9-253 support de platine ESD à visser (M12 x 1,5)
• 9-255 adaptateur d'angle ESD SPANNFIX à visser (M12 x 1,5)
• 9-343-1 câble de mise à la terre ESD 1 MOhm, 1800 mm, 2 boutons-pression 10/10 mm

Spécifications techniques

• Référence article : 9-240-ESD
• Dénomination : SPANNFIX VARIO
• Plage de serrage PCB : 25 mm à 270 mm
• Épaisseur maximale de table pour serrage : 80 mm
• Inclinaison : ±45°
• Câble de mise à la terre : 1 MOhm, longueur 1,8 m (1800 mm)
• Résistivité de surface ESD : dissipatif 10^7 à 10^8 ohm
• Matériaux : aluminium moulé (peinture poudre ESD noire), acier (chromé), plastique
• Dimensions (env.) : 360 x 280 x 180 mm
• Poids : 1330 g
• Filetage de raccordement : M12 x 1,5 mm
• Rotule Ø 40 mm : couple max. ≈ 24 Nm ; force de maintien ≈ 45 kg (441 N)
• Rotule Ø 60 mm : couple max. ≈ 100 Nm ; force de maintien ≈ 140 kg (1 372 N)
• Base à vis : 4 x 9 mm trous traversants
• Force de maintien de la base magnétique : 32 kg (horizontal), 15 kg (vertical)
