Étau d'établi 9-205-ESD-SET1

à visà palette interchangeableflexible

Un ensemble d'étau à rotule ESD dissipatif conçu pour un serrage précis et flexible dans les zones protégées contre l'électricité statique. L'étau dispose d'une tête rotule réglable en continu pour une rotation à 360° et un blocage sans paliers, avec point de mise à la terre et accessoires de mise à la terre inclus.

Principales caractéristiques

• Rotule de précision, rotation 360° avec verrouillage à serrage rapide et réglable en continu
• Fabriqué en Allemagne
• Conception ESD avec peinture poudre dissipative
• Mâchoires interchangeables : options plastique et acier ; mâchoires de protection disponibles (feutre, cuir, liège, caoutchouc)
• Convient pour le serrage sur établi (fixation par vissage avec quatre trous traversants de 9 mm)

Domaine d'application
Une légère pression sur le levier suffit pour orienter l'élément serré de façon continue dans toute position de travail appropriée. Le réglage individuel de la hauteur de travail permet une posture ergonomique pour les opérations en position debout (perçage, sciage, meulage, fraisage, découpe, etc.). Les mâchoires interchangeables comprennent des mâchoires ESD en plastique de 50 mm pour le petit étau et des mâchoires en acier de 100 mm pour le grand étau. Des mâchoires prismatiques en aluminium conviennent pour le serrage de tubes. La fixation par pince est adaptée aux établis avec une épaisseur de plateau maximale de 80 mm et peut être fixée par vissage via quatre trous traversants de 9 mm.

Description technique
Couple maximal (exemples) : boule Ø 40 mm env. 24 Nm ; boule Ø 60 mm env. 100 Nm. Pied de serrage adapté aux plateaux d'une épaisseur maximale de 80 mm. Les versions ESD sont dissipatives (10^7 à 10^8 Ohm) et adaptées aux zones protégées contre l'électricité statique (EPA). Les parties de pied peuvent être reliées à un point de terre via un bouton-pression de 10 mm. Les pièces en aluminium moulé sont peintes en poudre ; les pièces en acier sont chromées et inoxydables. Le mouvement de la rotule peut être réglé par une vis de réglage au siège inférieur de la rotule, de lâche à très ferme. Les forces de serrage réelles dépendent de l'application et des conditions et peuvent différer des valeurs de laboratoire.

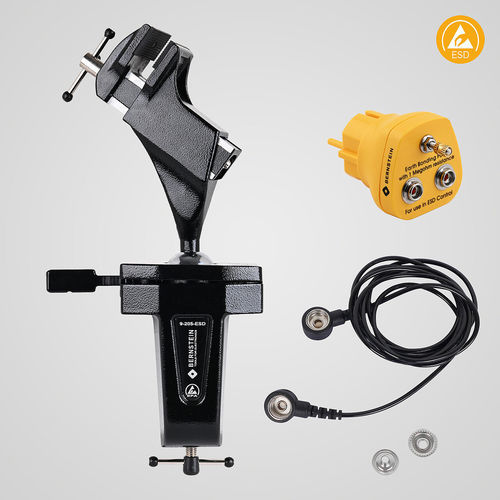

Contenu

• 9-205 Étau à rotule ESD SPANNFIX pour serrage, dissipatif
• 9-359-2 Prise de mise à la terre ESD 2x10 mm et connexion M5
• 9-343-1 Câble de mise à la terre ESD 1 MΩ, 1800 mm, avec 2 boutons-pression 10/10 mm

Caractéristiques techniques

• Modèle / référence : 9-205-ESD-SET1
• Largeur de serrage : 70 mm
• Profondeur de serrage : 38 mm
• Pression de serrage : 1470 N
• Tailles de mâchoires : petit étau 50 mm mâchoires ESD plastique (avec grip) ; grand étau 100 mm mâchoires acier (interchangeables)
• Matériaux : aluminium moulé (peinture poudre ESD noire), pièces en acier chromées
• Résistance ESD (dissipative) : 10^7 à 10^8 Ohm
• Dimensions (env.) : 310 x 170 x 75 mm
• Poids (env.) : 1550 g
• Rotation : 360° continue
• Inclinaison : +/- 45°
• Épaisseur maximale de table pour serrage : 80 mm
• Exemples de couple maximal : Ø40 mm ≈ 24 Nm, Ø60 mm ≈ 100 Nm
• Pièces de rechange : mâchoires article 9-900-E50-ESD (paire)
