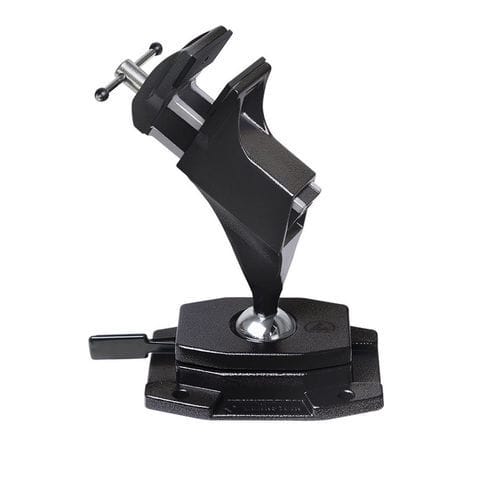

Étau à palette interchangeable 9-215-ESD

à visinclinablede mise à la terre

Description
L'étau à rotule ESD SPANNFIX de BERNSTEIN est un étau ableitfähig, tournant et inclinable, conçu pour le serrage sécurisé en zones protégées électrostatiquement et pour être vissé sur des établis. Il dispose d'une tête de rotule réglable en continu avec dégagement rapide et verrouillage sans palier pour positionner les pièces de manière ergonomique.

Caractéristiques principales

• Kugelgelenk de précision 360° pivotant, verrouillage sans palier avec dégagement rapide
• Platine de fixation pour vissage sur établis (empreinte: 150 x 106 mm)
• Mors 50 mm en plastique ESD avec grip; mors de protection interchangeables (feutre, cuir, liège, caoutchouc)
• Wide de serrage 70 mm; profondeur de serrage 38 mm; force de serrage 1470 N
• Angle d'inclinaison +/- 45°; partie supérieure inclinable dans toutes les directions
• Construction en aluminium moulé avec peinture poudre ESD noire (dissipatif: 10^7 à 10^8 ohm)
• Dimensions env. 220 x 180 x 115 mm; poids env. 1310 g
• Mors de rechange: article 9-900-E50-ESD (paire)

Domaine d'application
L'étau permet d'aligner sans paliers la pièce serrée dans une large plage de positions de travail par une légère pression du levier, améliorant l'ergonomie pour les opérations en position debout telles que perçage, sciage, meulage, fraisage et coupe. Les mors interchangeables et les mors prismatiques ou revêtus permettent de serrer des tubes et des pièces délicates. La base à visser convient pour des tables et établis jusqu'à 80 mm d'épaisseur et se fixe via quatre trous traversants de Ø9 mm. Des aimants haute performance peuvent être utilisés pour une fixation rapide et amovible.

Description technique
Couple maximal: bille Ø40 mm env. 24 Nm; bille Ø60 mm env. 100 Nm. Dimensions de la platine de fixation: 150 x 106 mm avec 4 x Ø9 mm trous traversants. Les versions ESD sont dissipatives (10^7 à 10^8 ohm) et adaptées aux zones protégées électrostatiquement (EPA). Les sections de pied peuvent être reliées à un point de mise à la terre via un bouton-poussoir de 10 mm. Les pièces en aluminium moulé sont revêtues par poudre; les pièces en acier sont chromées et inoxydables. Une vis de réglage sur le siège inférieur de la bille permet d'ajuster le jeu de la bille de lâche à très ferme. Les forces de maintien peuvent varier en fonction de l'application et des conditions environnementales.

Caractéristiques / spécifications techniques

• Numéro d'article/modèle: 9-215-ESD
• Rotation (rotule): 360°
• Plage d'inclinaison: +/- 45°
• Largeur de serrage: 70 mm
• Profondeur de serrage: 38 mm
• Force de serrage: 1470 N
• Mors: 50 mm plastique ESD (avec grip)
• Mors de rechange: 9-900-E50-ESD (paire)
• Empreinte de la platine: 150 x 106 mm
• Trous traversants de la base: 4 x Ø9 mm
• Résistance dissipative (version ESD): 10^7 à 10^8 ohm
• Couple maximal: Ø40 mm ≈ 24 Nm; Ø60 mm ≈ 100 Nm
• Épaisseur max. table/établi pour fixation par vissage: jusqu'à 80 mm
• Connexion de mise à la terre: bouton-poussoir 10 mm
• Matériaux/finition: aluminium moulé avec revêtement poudre ESD noir; pièces en acier chromées
• Dimensions totales (env.): 220 x 180 x 115 mm
• Poids (env.): 1310 g
