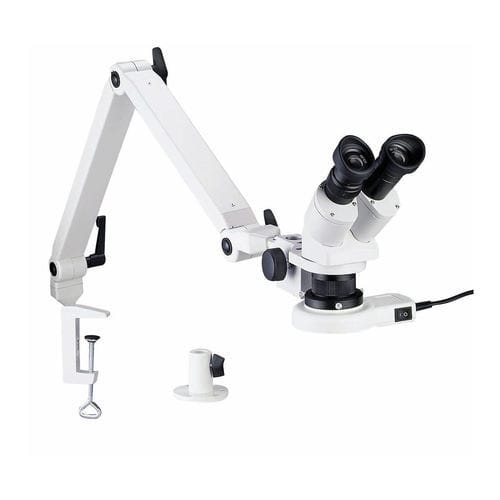

Stéréomicroscope optique 9-158

d'inspectionpour inspection de matériaupour l'industrie électronique

Le stéréomicroscope 9-158 est un stéréomicroscope sur table avec un bras articulé stable (850 mm) conçu pour l'inspection détaillée et les travaux fins en technologie SMD. Il offre une vision stéréo rotative et un réglage de la puissance de grossissement adapté aux assemblages et inspections de précision.

Caractéristiques

• Tête stéréo - regard oblique 45°, rotation 360°, écartement interpupillaire réglable 54 - 74 mm
• Avec pince de table stable et pied de table vissable
• Grossissement 10x / 20x, extensible à 40x avec lentilles additionnelles
• Oculaires grand champ 10x ; tube oculaire gauche avec réglage dioptrique ±5 dpt ; œilletons pour oculaires
• Bras articulé avec trois vis de blocage
• Poids : 5100 g

Domaine d'application
Particulièrement adapté aux contrôles fiables des matériaux et des détails d'assemblage ainsi qu'aux travaux les plus fins en technologie SMD. Deux lentilles additionnelles optionnelles sont disponibles : une lentille d'aperçu qui, une fois montée, modifie le grossissement de 10x/20x vers 20x/40x et réduit la distance de travail d'environ moitié (distance de travail initiale env. 83 mm) ; et une lentille 0,5x qui augmente la distance de travail d'env. 83 mm à env. 100 mm.

Description technique
Stéréomicroscope monté sur un trépied métallique stable pour inspection en éclairage incident. Le champ visuel à 10x est de 19 mm de diamètre. L'éclairage par anneau LED fournit une lumière incidente brillante et sans ombre avec une température de couleur de 5800 K. L'intensité est réglable en continu de 0 à 15000 lux.

Caractéristiques / spécifications techniques

• Référence article : 9-158
• Modèle : stereo-Microscope
• Marque : Bernstein
• Longueur du bras articulé : 850 mm
• Grossissement : 10x / 20x (extensible à 40x avec lentilles additionnelles)
• Oculaires : grand champ 10x ; tube oculaire gauche avec réglage dioptrique ±5 dpt
• Écartement interpupillaire : 54 - 74 mm
• Champ visuel à 10x : Ø 19 mm
• Distance de travail : env. 83 mm (avec lentille 0,5x env. 100 mm ; la lentille d'aperçu réduit la distance d'environ 50%)
• Éclairage : anneau LED, 5800 K, réglage continu 0–15000 lux
• Bras : bras articulé avec 3 vis de blocage
• Montage : pince de table stable et pied de table vissable
• Poids : 5100 g
