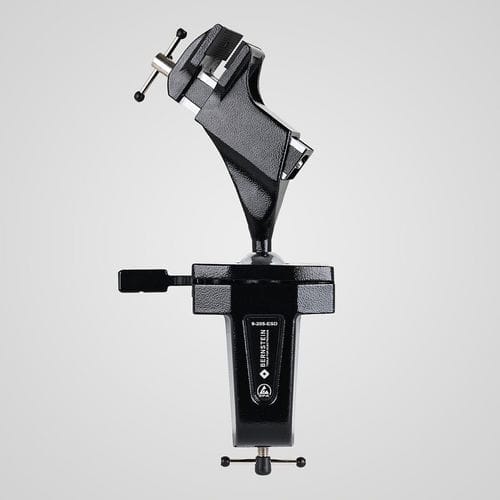

Étau de machine 9-205-ESD

à palette interchangeableinclinablede mise à la terre

Le 9-205-ESD SPANNFIX est un étau à rotule ESD conçu pour le serrage sur établis. Il offre une rotule 360° verrouillable en continu et une surface dissipative adaptée aux zones protégées contre l'électricité statique. Construit en aluminium moulé avec revêtement poudre ESD, il dispose de mors interchangeables pour pièces sensibles.

Caractéristiques principales

• Rotule de précision, rotation 360° et verrouillage progressif avec dégagement rapide ; produit de qualité Made in Germany
• Serrage par fixation sur table (épaisseur max. 80 mm)
• Mors plastiques ESD 50 mm avec prise (interchangeables)
• Largeur de serrage 70 mm, profondeur de serrage 38 mm, force de serrage 1470 N
• Inclinaison ±45° ; rotation 360°
• Mors de rechange : article 9-900-E50-ESD (paire)
• Aluminium moulé avec revêtement poudre ESD noir ; dissipatif 10^7 à 10^8 ohm
• Dimensions env. 310 × 170 × 75 mm ; poids env. 1450 g

Domaine d'application
Une légère pression sur le levier suffit pour positionner la pièce serrée sans à-coup dans la position de travail souhaitée. Le réglage individuel de la hauteur de travail favorise une posture ergonomique pour les travaux debout (perçage, sciage, meulage, fraisage, découpe, etc.). Mors interchangeables : mors plastiques ESD 50 mm pour le petit étau et mors acier 100 mm pour le grand étau. Mors de protection disponibles en feutre, cuir, liège et caoutchouc. Mors avec prismes en aluminium adaptés au serrage de tubes. La fixation par vis convient aux établis jusqu'à 80 mm d'épaisseur et peut être montée sur établis, tables et plaques de base via quatre trous traversants de 9 mm.

Description technique
Couple maximal : bille Ø 40 mm ≈ 24 Nm, bille Ø 60 mm ≈ 100 Nm. Versions ESD dissipatives (10^7–10^8 Ω) ; adaptées aux EPA. Les sections de pied peuvent être mises à la terre via un bouton-poussoir de 10 mm. Les pièces en aluminium moulé sont revêtues par poudrage ; les pièces en acier sont chromées, inoxydables. La vis de réglage sur le siège inférieur de la rotule permet d'ajuster le jeu de la rotule de lâche à très ferme. Les forces de maintien peuvent varier selon l'application et les conditions.

Spécifications

• Modèle / numéro d'article : 9-205-ESD
• Dénomination commerciale : SPANNFIX
• Méthode de serrage : fixation par vis pour épaisseur de table jusqu'à 80 mm ; 4 × trous traversants Ø 9 mm pour montage
• Mors : plastique ESD 50 mm (avec prise) ; mors de rechange article 9-900-E50-ESD (paire)
• Largeur de serrage : 70 mm
• Profondeur de serrage : 38 mm
• Force de serrage : 1470 N
• Inclinaison / rotation : inclinaison ±45° ; rotation 360°
• Couple maximal : Ø 40 mm ≈ 24 Nm ; Ø 60 mm ≈ 100 Nm
• Matériau & finition : aluminium moulé, revêtement poudre ESD noir (dissipatif 10^7–10^8 Ω) ; pièces en acier chromées
• Dimensions : env. 310 × 170 × 75 mm
• Poids : env. 1450 g
• Compatibilité ESD : dissipatif, adapté aux postes de travail ESD (EPA)
