Kit de serrage mécanique 9-250-ESD

magnétiquehorizontalvertical

Le SPANNFIX VARIO 9-250-ESD est une combinaison à rotule de précision, adaptée aux environnements ESD, destinée au serrage et maintien de circuits imprimés (PCB) et câbles. Il inclut des têtes interchangeables et une rotule 360° verrouillable en continu pour un positionnement flexible.

Caractéristiques principales

• Rotule de précision 360°, verrouillable en continu avec mécanisme de libération rapide
• Comprend tête à visser, porte-circuit robuste et plaque de serrage universelle pour montage polyvalent
• Ressort intégré pour cartes sensibles et adaptateur d'angle pour plus d'inclinaison
• Porte-circuit réglable de 25 mm à 270 mm pour un positionnement sécurisé
• Convient pour l'anklage sur établi jusqu'à 80 mm d'épaisseur ; inclinaison ±45°
• Fourni avec câble de mise à la terre ESD (1 MOhm, 1,8 m)

Domaine d'application
Le SPANNFIX VARIO 9-250-ESD sert de dispositif de maintien et de serrage polyvalent pour PCB et petits ensembles. Les têtes interchangeables permettent une reconfiguration rapide. Usages typiques : aide-main pour la soudure, l'assemblage et l'inspection nécessitant un positionnement sécurisé et conforme ESD de cartes jusqu'à 270 mm.

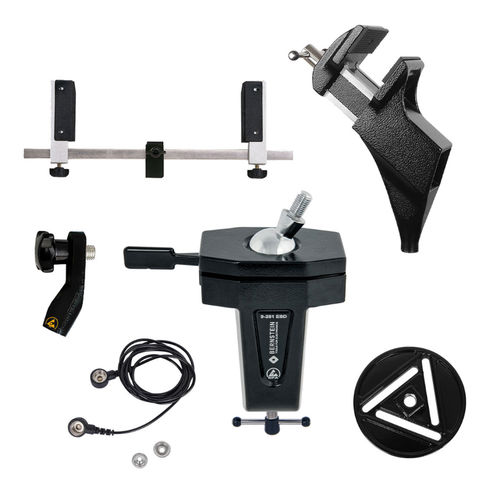

Contenu

• 9-251 ESD pied à rotule SPANNFIX pour ankler (goujon fileté 20 mm)
• 9-252 tête à visser ESD SPANNFIX (M12x1,5)
• 9-253 porte-platine ESD SPANNFIX à visser (M12x1,5)
• 9-254 plaque universelle ESD SPANNFIX à visser (M12x1,5)
• 9-255 adaptateur d'angle ESD SPANNFIX à visser (M12x1,5)
• 9-343-1 câble de mise à la terre ESD 1 MOhm, 1800 mm (2 pressions 10/10 mm)

Description technique
Produit avec filetage spécial M12 x 1,5. Couple maximal et forces de maintien selon diamètre de la boule : Ø 40 mm — couple max ≈ 24 Nm et force de maintien ≈ 45 kg (441 N) ; Ø 60 mm — couple max ≈ 100 Nm et force de maintien ≈ 140 kg (1 372 N). Force de maintien base magnétique (aimant sans capuchon) : 32 kg horizontal / 15 kg vertical. Les versions ESD sont dissipatives (10^7–10^8 ohm) et adaptées aux zones protégées électrostatiquement (EPA). Les pieds peuvent être reliés à la terre via un bouton-poussoir 10 mm. Pièces en aluminium moulé peintes poudre ; pièces en acier chromées, inoxydables. Remarque : les forces de maintien peuvent varier selon l'application et les conditions.

Caractéristiques / spécifications techniques

• Modèle : 9-250-ESD
• Plage réglable porte-circuit : 25 mm – 270 mm
• Épaisseur max. table/serrage : 80 mm
• Angle d'inclinaison : ±45°
• Filetage de connexion : M12 x 1,5 (filetage spécial)
• Diamètres de boule & forces de maintien : Ø 40 mm ≈ 45 kg (441 N) ; Ø 60 mm ≈ 140 kg (1 372 N)
• Couple max : boule Ø 40 mm ≈ 24 Nm ; boule Ø 60 mm ≈ 100 Nm
• Force de maintien base magnétique (aimant sans capuchon) : 32 kg horizontal / 15 kg vertical
• Résistance ESD (dissipative) : 10^7 – 10^8 ohm
• Câble de mise à la terre (inclus) : 1 MOhm, longueur 1,8 m (2 pressions 10/10 mm)
• Matériaux & finition : aluminium moulé (peinture ESD noire), acier (chromé), plastique
• Dimensions approx. : 310 x 170 x 75 mm
• Poids approx. : 2100 g
