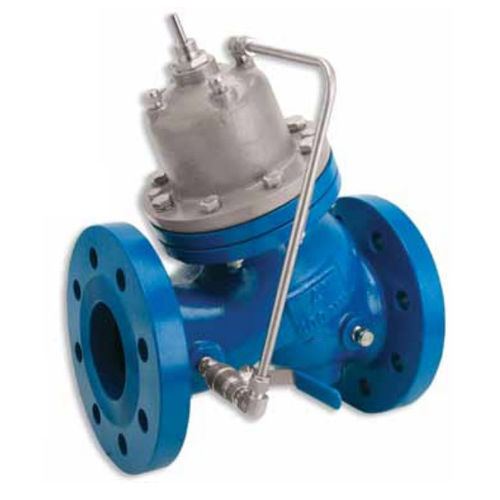

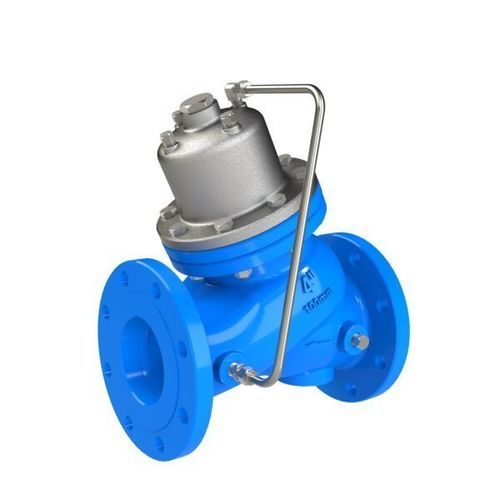

Vanne à piston WW-820-PP

à commande hydrauliquede réduction de pressionà siège

Résumé
Vanne de réduction de pression proportionnelle à commande hydraulique, actionnée par piston, qui réduit une pression amont élevée à une pression aval plus basse selon un rapport fixe. Le rapport de réduction est déterminé par la taille de la vanne et le type d’obturateur.

Série / Segment
Série 800. Segments : Réseaux d’eau ; Bâtiments et construction.

Avantages et caractéristiques

• Actionnement par piston adapté au service haute pression
• Pilotée par la pression de ligne — fonctionnement indépendant sans alimentation externe
• Conception simple et entretenable
  • Solution économique
  • Maintenance en ligne facilitée
  • Peu d’accessoires externes requis
• Fonction anti-retour intégrée — remplace un clapet de même diamètre
• Entretien en ligne — inspection et maintenance simplifiées
• Conception à double chambre
  • Réaction de la vanne modérée
  • Courbe de fermeture progressive
• Conception flexible — facilite l’ajout d’options
• Débit semi-linéaire — turbulence réduite
• Siège surélevé en acier inoxydable — résistant à la cavitation
• Passage intégral sans obstacle — capacité d’écoulement préservée
• Obturateur V-Port optionnel — contrôle stable à faible débit

Applications typiques

• Première étape d’un système de réduction de pression en deux étages
• Réseaux municipaux et nationaux — réduction de pression dans les conduites en descente
• Stations de pompage — réduction de la cavitation et du bruit dans les vannes de circulation

Conception et notes de fonctionnement

• Actionnement hydraulique avec piston conçu pour les services haute pression
• Rapport fixe de réduction défini par la taille de la vanne et le type d’obturateur
• Pilotage par pression de ligne offrant un fonctionnement autonome sans source d’énergie externe
• Double chambre et fermeture modérée réduisent le coup de bélier et assurent une réponse stable

Caractéristiques / spécifications techniques

• Dénomination commerciale (modèle) : 820-PP
• Série : Série 800
• Type d’actionnement : Actionneur à piston
• Fonctionnement : Commande hydraulique, pilotée par la pression de ligne
• Profil d’écoulement : Semi-linéaire / non turbulent
• Siège : Siège surélevé en acier inoxydable (résistant à la cavitation)
• Éléments de conception : Double chambre ; fonction anti-retour intégrée ; passage intégral sans obstacle
• Option : Obturateur V‑Port pour stabilité à faible débit
• Service : Service haute pression ; maintenance en ligne pour simplifier l’intervention
• Usages typiques : Réduction de pression (première étape de systèmes à deux étages), contrôle de pression sur conduites en descente, protection de stations de pompage
• Code interne / barcode : 30551
