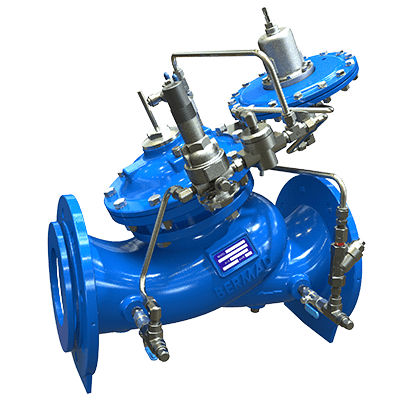

Vanne hydraulique 757-80-U

de régulation de débitde contrôle de niveaupour l'eau

Présentation
Vanne à commande hydraulique pour le remplissage et la régulation du niveau des réservoirs. Lors du remplissage, la vanne limite le débit à une valeur maximale prédéfinie, indépendamment de la pression amont ou du niveau du réservoir, et protège la vanne principale contre la cavitation. La vanne se ferme à un niveau haut prédéfini et se rouvre complètement en réponse à une chute de niveau d’environ 1 m détectée par le pilote d’altitude 3 voies monté sur la vanne principale.

Caractéristiques et avantages

• Conception anti-cavitation pour réduire les risques de dommages
• Large plage de débit opérationnel
• Grande stabilité et précision de contrôle
• Étanchéité goutte-à-goutte
• Courbe de fermeture modérée pour réduire les coups de bélier

Conception - actionneur à double chambre

• Actionneur à double chambre pour une réaction modérée de la vanne
• Membrane protégée et isolée
• Option de fonctionnement fiable en très basse pression amont

Options produit et maintenance

• Obturateur V-Port optionnel pour un contrôle stable aux faibles débits
• Conception flexible permettant l’ajout d’options et d’indicateurs de position
• Entretien en ligne pour une maintenance facilitée
• Matériaux adaptés à l’eau potable et aux environnements exigeants

Applications types

• Systèmes municipaux : contrôle de niveau pour châteaux d’eau et réservoirs surélevés
• Remplissage de réservoir avec limitation de débit et prévention de la cavitation
• Contrôle bi-niveau pour renouvellement de l’eau
• Réseaux de distribution d’eau priorisant la capture en amont par rapport au remplissage
• Systèmes d’eau potable et installations de protection incendie

Certifications et normes

• EN-1074
• NSF-ANSI 61-372
• WRAS
• AS 5081
• Autres accréditations régionales/sectorielles selon application

Caractéristiques techniques

• Modèle : 757-80-U
• Série : Série 700 Sigma
• Type de produit : Vanne de régulation de niveau et de débit avec pilote d’altitude 3 voies
• Commande : Commande hydraulique
• Fonctionnalité : Limite le débit de remplissage ; se ferme au niveau haut prédéfini ; se rouvre après une chute de niveau ~1 m
• Conception : Actionneur double chambre ; passage de débit sans obstacle ; membrane protégée
• Options : Obturateur V-Port (option) ; différentes options d’actionneur et d’indication de position
• Maintenance : Actionneur réparable en ligne pour entretien aisé
• Matériaux : Adaptés à l’eau potable
• Applications : Remplissage de réservoirs, réseaux municipaux, eau potable, protection incendie, usages industriels et miniers
• Code interne (page) : 30239
