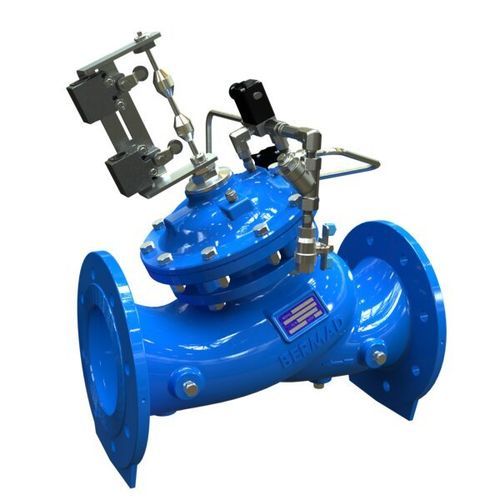

Vanne à membrane WW-745

à commande électriquehydrauliqueà commande hydraulique

Présentation
Vanne de commande de pompe à commande hydraulique (Modèle 745, Série 700 Sigma) intégrant une logique de clapet anti-retour actif. Installée en dérivation de la conduite principale et synchronisée avec la commande électrique de la pompe, elle s’ouvre et se ferme lors des séquences de démarrage/arrêt pour prévenir les coups de bélier et empêcher les débris de démarrage (sable, cailloux) d’entrer dans le réseau de distribution.

Principaux avantages

• Actionneur hydraulique à double chambre
  • Réaction de vanne modérée pour une ouverture/fermeture contrôlée
  • Membrane protégée pour une fiabilité accrue
  • Fonctionnement optionnel à très basse pression d’entrée
• Fonction clapet anti-retour actif synchronisée avec la commande électrique
• Excellentes propriétés anti-cavitation et large plage de débit
• Passage de flux sans obstacle et étanchéité goutte-à-goutte
• Obturateur V‑Port optionnel
  • Stabilité de fonctionnement à faibles débits
• Actionneur réparable en ligne
  • Accès rapide pour maintenance sans démontage du corps de vanne
• Conforme aux normes d’eau potable et fonctionnelles
  • EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 et autres

Applications types

• Pompes de puits profond et stations de pompage — contrôle du démarrage/arrêt et protection contre les surpressions

Fonctionnement
La vanne est une unité dérivée actionnée hydrauliquement et synchronisée avec la commande électrique de la pompe. Elle s’ouvre au démarrage et se ferme à l’arrêt afin d’absorber les transitoires et d’éviter les coups de bélier. L’actionneur à double chambre assure une réaction modérée et protège la membrane, réduisant le risque d’endommagement lié aux débris et à la cavitation et prolongeant la durée de vie.

Caractéristiques techniques

• Modèle : 745
• Série : 700 Sigma
• Type : Vanne Booster / Vanne de contrôle de pompe (Clapet anti-retour actif)
• Fonctionnement : actionnée hydrauliquement, synchronisée avec la commande électrique de la pompe
• Conception : actionneur à double chambre ; passage sans obstacle ; obturateur V‑Port optionnel
• Maintenance : actionneur réparable en ligne
• Performances : large plage de débit, excellente résistance à la cavitation, haute stabilité et précision, étanchéité goutte-à-goutte
• Normes & approbations : EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (et autres normes eau potable/fonctionnelles)
• Application typique : stations de pompage / protection contre les surpressions au démarrage/arrêt de pompes de puits profond
