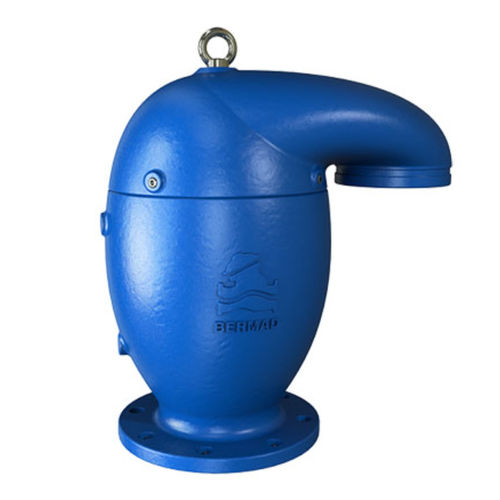

Soupape de décharge à air C75

à videpour circuit d'eaupour pipeline

Présentation
BERMAD C75-C est une ventouse combinée destinée aux réseaux de transport et de distribution d'eau. Elle évacue l'air lors du remplissage, purge les poches d'air emprisonnées sous pression et permet l'admission d'air à grand débit lors de la vidange. Le double orifice aérodynamique associé à une protection anti-bélier intégrée (fermeture lente) optimise la séparation air/eau, limite la projection d'eau lors de la purge et améliore l'étanchéité en basse pression.

Caractéristiques et avantages

• Corps à passage direct pour des débits supérieurs aux valeurs habituelles.
• Scellement dynamique efficace jusqu'à 1,5 psi (0,1 bar) pour empêcher les fuites à basse pression.
• Orifice automatique breveté en 2 étapes réduisant la pulvérisation d'eau et prolongeant les intervalles d'exploitation.
• Double orifice pour combinaison d'évacuation volumique et de purge continue de faibles débits d'air.
• Protection anti-bélier intégrée (fermeture lente) pour atténuer les effets transitoires.
• Trois configurations de sortie optionnelles (latérales, vers le bas, type champignon circulaire) pivotantes à 360° pour une installation flexible.
• Construction compacte et robuste avec composants internes entièrement résistants à la corrosion pour maintenance réduite et durée de vie prolongée.
• Tests usine sur bancs spécialisés, y compris en conditions de vide, pour contrôle qualité.
• Certifications fonctionnelles et pour eau potable adaptées aux réseaux.

Applications types

• Stations de pompage et pompes de puits profonds : dégazage, protection anti-bélier et prévention du vide.
• Points hauts de conduites, changements de pente et traversées : protection contre accumulation d'air et formation de vide.
• Réseaux de distribution et de transport d'eau : protection contre le vide, les surpressions et la séparation de colonne d'eau.

Caractéristiques / spécifications techniques

• Modèle : C75-C
• Famille : Série Ventouses / Air Valves
• Matériau du corps : fonte ductile
• Fonctions principales : évacuation d'air au remplissage, purge des poches d'air, admission d'air à grand débit en vidange
• Orifice : double orifice ; orifice automatique breveté en 2 étapes
• Protection anti-bélier : dispositif de fermeture lente intégré
• Étanchéité basse pression : efficacité à partir de 1,5 psi (0,1 bar)
• Options de sortie : latérale, vers le bas, type champignon ; sorties pivotantes 360°
• Pièces internes : entièrement résistantes à la corrosion
• Contrôle qualité : tests en usine sur bancs spécialisés incluant essais en vide
• Normes & certifications : EN-1074/4, SAI AS4956, WSAA, NSF/ANSI/CAN 61, NSF/ANSI 372
• Référence / barcode : 502063
