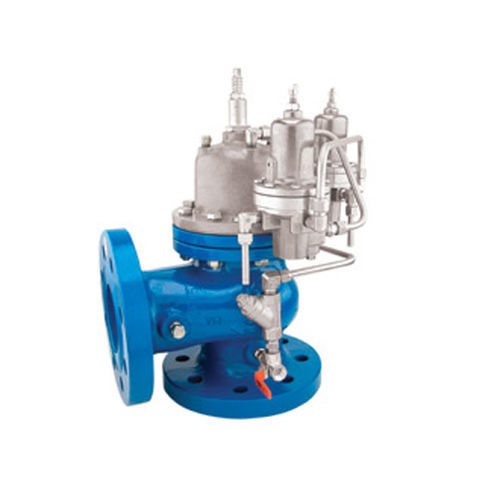

Vanne à piston Model 835-M

à commande hydrauliquede régulationpour l'eau

Présentation
Vanne anticipatrice de coup de bélier, dérivée (off‑line), commandée hydrauliquement et actionnée par piston. Elle s’ouvre immédiatement en réponse à la chute de pression liée à un arrêt brutal de pompe. La vanne pré‑ouverte dissipe l’onde de haute pression de retour pour éliminer le coup de bélier. Elle se referme ensuite en douceur et de manière étanche, selon les possibilités du dispositif de décharge, afin d’éviter le coup de bélier à la fermeture. La vanne assure également la décharge d’une pression excessive du système.

Identité du produit

• Modèle : 835-M
• Série : Série 800
• Secteur : Waterworks (stations de pompage)

Caractéristiques et avantages

• Actionnée par piston – adaptée aux services haute pression
• Actionnée par la pression de ligne – fonctionnement indépendant
• Élégante simplicité
  • Rentable
  • Facile à entretenir
  • Accessoires externes minimaux
• Entretien en ligne – maintenance facilitée
• Conception à double chambre
  • Réaction modérée de la vanne
  • Courbe de fermeture contrôlée
• Conception flexible – ajout d’options facilité
• Débit semi‑linéaire – passage non turbulent
• Siège surélevé en acier inoxydable – résistant à la cavitation
• Passage intégral sans obstacle – fiabilité sans compromis
• Obturateur V‑Port (optionnel) – très stable à faible débit

Applications typiques

• Stations de pompage – contrôle des surpressions et protection des pompes

Caractéristiques / Spécifications techniques

• Modèle : 835-M (Série 800)
• Type : Vanne anticipatrice de coup de bélier, dérivée, commande hydraulique, actionnée par piston
• Limiteur d'ouverture : limiteur d'ouverture mécanique (pré‑ouverture)
• Action : s’ouvre lors de la chute de pression à l’arrêt pompe pour dissiper l’onde de retour; évite le coup de bélier à la fermeture; décharge les pressions excessives
• Passage : semi‑linéaire, passage intégral sans obstacle
• Siège : siège surélevé en acier inoxydable (résistant à la cavitation)
• Conception : double chambre pour réaction et fermeture modérées
• Entretien : maintenance en ligne simplifiée
• Options : obturateur V‑Port pour stabilité à faible débit; options additionnelles disponibles
• Secteur typique : Waterworks (stations de pompage, protection contre les surpressions)
• Identifiant interne : 30587
