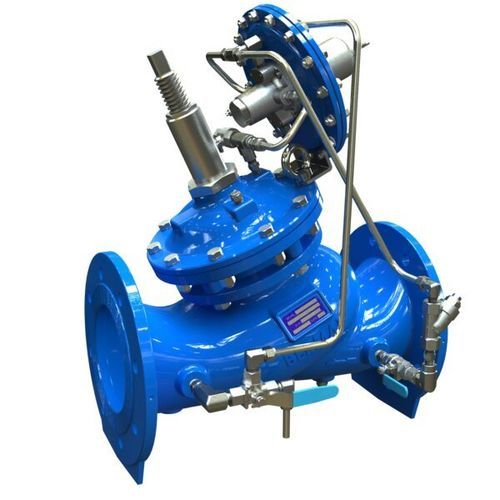

Vanne à membrane 790-M

à commande hydrauliquede régulationde régulation de débit

Présentation
Vanne à commande hydraulique, actionnée par membrane, assurant la détection et la coupure en cas de débit excessif. Lorsque le débit dépasse la consigne, la vanne se ferme et se verrouille étanche jusqu’à réarmement manuel. En fonctionnement normal la vanne reste complètement ouverte afin de minimiser la perte de charge. Un limiteur d’ouverture mécanique permet de limiter précisément la course d’ouverture et de définir le débit autorisé.

Caractéristiques et avantages

• Excellentes propriétés anti-cavitation
• Large plage de débit exploitable
• Haute stabilité et précision de réglage
• Étanchéité goutte-à-goutte lorsqu’elle est verrouillée
• Passage de débit sans obstacle
• Maintenance réalisable en ligne pour interventions rapides
• Certifiée selon normes fonctionnelles et d’eau potable : EN-1074, NSF-ANSI 61-372, WRAS, AS 5081

Conception et fonctionnement

• Conception à double chambre pour une réaction modérée de la vanne
• Membrane protégée/isolée
• Fonctionnement possible en très basse pression en option
• Courbe de fermeture modérée pour une coupure contrôlée
• Obturateur V-Port optionnel pour une grande stabilité à faible débit
• Limiteur d’ouverture mécanique pour régler précisément la course et le débit autorisé

Applications types

• Réseaux anciens ou sensibles — prévention des inondations et limitation des pertes d’eau
• Gestion de réservoirs et contrôle niveau/débit dans les réseaux de distribution
• Réseaux municipaux, stations de traitement/dessalement, installations industrielles/minières

Caractéristiques / spécifications techniques

• Modèle : 790-M
• Série : 700 Sigma
• Type : vanne de contrôle de rupture / surdébit
• Commande : hydraulique, membrane
• Caractéristique spéciale : limiteur d’ouverture mécanique
• Conception : actionneur double chambre (options d’actionneur unitisé disponibles)
• Options : obturateur V-Port, options d’indication/retour de position
• Maintenance : actionneur réparable en ligne pour entretien facile
• Matériaux : matériaux résistants à la corrosion pour environnements exigeants
• Certifications : EN-1074, NSF-ANSI 61-372, WRAS, AS 5081 (et autres homologations régionales)
• Segment : Réseaux d’eau
