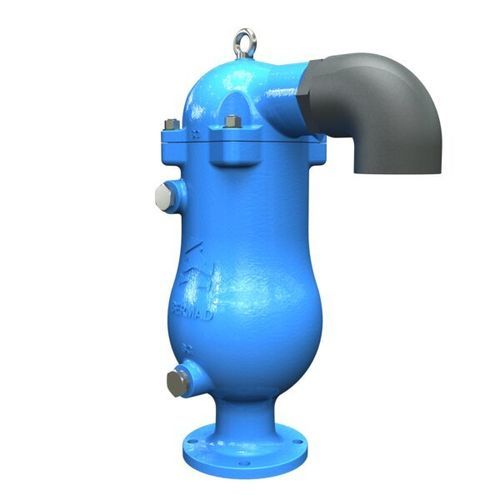

Vanne à flotteur C80

saignementpour eaux uséesfiletée

Description

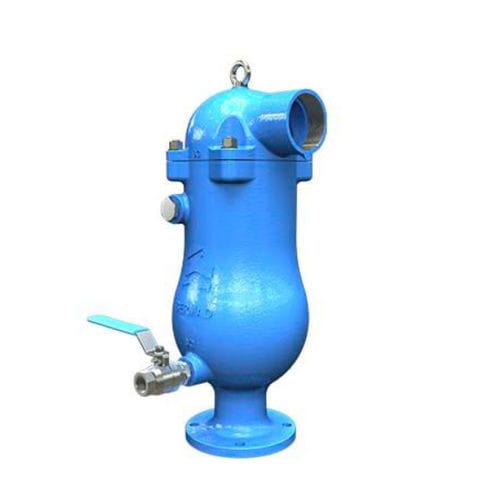

BERMAD C80 est une ventouse combinée conçue pour les réseaux d’eaux usées et eaux chargées. Elle évacue l’air lors du remplissage des canalisations, libère les poches d’air et de gaz sous pression et permet l’admission de grands volumes d’air lors de la vidange du réseau. Le corps allongé et le flotteur inférieur réduisent le contact entre le fluide et le mécanisme supérieur. Le design à double orifice et l’option Protection Anti‑bélier (SP) renforcent la protection contre l’accumulation d’air/gaz et la formation de vide tout en assurant une étanchéité efficace en très basse pression.

Caractéristiques & Avantages

• Corps à passage direct pour des débits supérieurs à la normale.
• Joint dynamique efficace en conditions de basse pression (0,8 psi ; 0,05 bar).
• Corps allongé et flotteur inférieur limitant le contact des solides avec les pièces de commande.
• Deux ports de service (supérieur et inférieur) 1" (DN20) BSPT ou NPT pour contre‑lavage et drainage.
• Sortie latérale filetée (3" ; DN80) pour raccordement des dispositifs Protection Anti‑bélier (SP) ou Prévention d’Entrée (IP).
• Structure compacte et simple avec pièces internes résistantes à la corrosion pour un entretien réduit et une durée de vie prolongée.
• Double orifice et option SP/IP pour meilleures performances face aux vides et aux coups de bélier.
• Homologation et contrôle qualité en usine : essais de performance et de spécification sur banc, y compris en conditions de pression de vide.

Applications types

• Stations de pompage : évacuation d’air et prévention du vide.
• Conduites d’eau non potable : protection contre l’accumulation d’air/gaz et la formation de vide aux points hauts, changements de pente et traversées.
• Stations d’épuration : évacuation d’air et protection contre l’accumulation d’air/gaz et la formation de vide.

Documentation disponible (sélection)

• C80 - Page produit (métrique)
• C80 - Page produit (impérial)
• C80 - IOM (Installation, Opération & Maintenance)
• C80 - Pièces détachées
• WW – Air Valves - Ordering Guide
• Air Valves – guide pour le concepteur - Engineering

Caractéristiques / spécifications techniques

• Modèle : C80
• Série : Air Valves Series
• Matériau du corps : Fonte ductile
• Conception : corps allongé et flotteur inférieur pour limiter le contact des solides avec le mécanisme interne
• Orifices : double orifice (design aérodynamique)
• Ports de service : deux (supérieur et inférieur) 1" (DN20) BSPT ou NPT pour contre‑lavage et drainage
• Sortie latérale : filetée 3" (DN80) pour SP ou IP
• Étanchéité : joint dynamique efficace en basse pression (0,8 psi ; 0,05 bar)
• Pièces internes : entièrement résistantes à la corrosion
• Option : dispositif de Protection Anti‑bélier (SP) ou de Prévention d’Entrée (IP)
• Certifications / Normes : SAI AS4883 (Australie)
• Essais : essais usine de performance et spécifications incluant conditions de pression de vide
