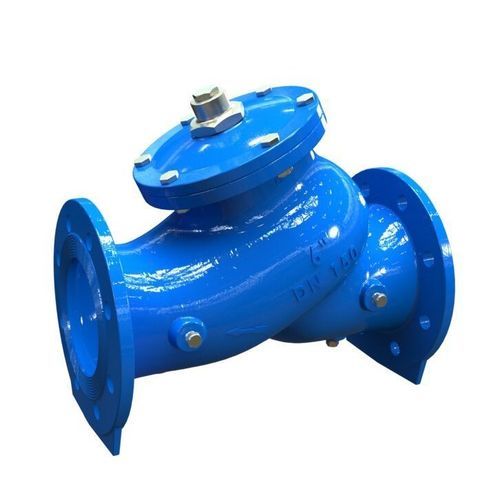

Clapet anti-retour à soupape WW-70N EN

à membraneà brideen acier inoxydable

Présentation
Le clapet 70N (type à levée) de la série 700 Sigma est une vanne à globe anti‑retour, sans coup de bélier, à corps oblique en configuration « Y ». Il s’ouvre pour laisser passer l’écoulement dans le sens prévu et se ferme de manière étanche pour empêcher tout reflux. Il intègre un siège surélevé en acier inoxydable et un ensemble interne amovible pouvant être entretenu en ligne comme une unité unique. Le corps hydrodynamique assure un passage sans obstruction et minimise les pertes de charge.

Principaux avantages

• Fermeture sans coup de bélier pour réduire les surpressions
• Étanchéité goute à goute pour empêcher le reflux
• Corps en « Y », large — pertes de pression réduites
• Débit semi‑linéaire — faible turbulence
• Siège surélevé en acier inoxydable — résistant à la cavitation
• Passage intégral — flux sans obstacle
• Maintenance en ligne avec ensemble interne amovible
• Conception modulaire pour ajout d’accessoires de contrôle
• Adaptée aux applications d’eau potable et d’eau fonctionnelle
• Conforme à EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 et autres normes

Applications types

• Clapet pour stations de pompage et stations de surpression
• Empêcher le reflux dans les canalisations montantes et verticales pour réduire l’anti‑bélier
• Assurer un écoulement unidirectionnel dans les réseaux d’eau et systèmes industriels

Caractéristiques / spécifications techniques

• Modèle : 70N (série 700 Sigma)
• Type : Clapet anti‑retour, à levée
• Conception : Vanne à globe à corps oblique (Y) avec siège surélevé; ensemble interne amovible
• Passage : Corps hydrodynamique pour passage sans obstruction; semi‑linéaire, passage intégral
• Siège : Siège surélevé en acier inoxydable (résistant à la cavitation)
• Fermeture : Sans coup de bélier, étanche
• Maintenance : Entretien en ligne; ensemble interne démontable comme unité intégrale
• Matériaux : Conçus pour applications d’eau potable et fonctionnelle
• Série : 700 Sigma
• Normes / Certifications : EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (et autres)
• Référence interne / barcode : 30354
