Casse-vide en fibre de verre C50-SP-P

en nylonbidirectionnelrésistant à la corrosion

Présentation

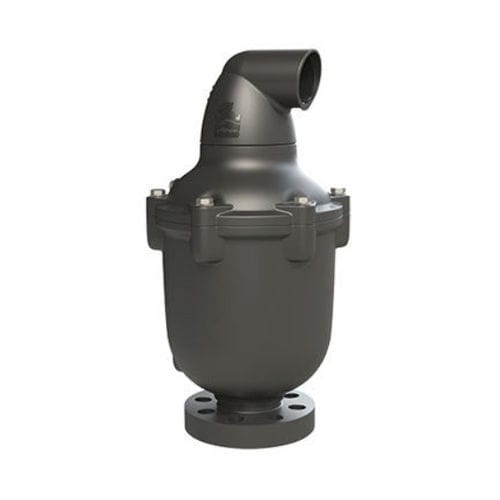

BERMAD C50-SP-P est une ventouse combinée conçue pour les réseaux d’eaux usées et chargées. Elle évacue l’air lors du remplissage, libère les poches d’air et de gaz sous pression et permet une admission importante d’air lors du vidange. Le produit intègre un double orifice et un orifice cinétique de protection anti-bélier et limite le contact des solides avec les éléments mobiles tout en assurant l’étanchéité en très basse pression.

Principaux avantages

• Corps à passage direct : débits supérieurs à la normale.
• Conception de corps allongé : empêche les solides d’entrer en contact avec les organes de la vanne.
• Protection anti-bélier : orifice cinétique partiellement fermé lors de la deuxième phase de purge pour réduire les dommages causés par les transitoires et augmenter les intervalles de maintenance.
• Joint dynamique : étanchéité garantie jusqu’à 0,8 psi (0,05 bar).
• Deux ports de service : supérieur 3/4" (DN20 BSPT) et inférieur 1" (DN25 BSPT) pour contre-lavage et drainage.
• Structure compacte et simple avec pièces internes entièrement résistantes à la corrosion pour un entretien réduit.
• Matériau : nylon renforcé fibre de verre disponible.

Applications types

• Stations de pompage : dégazage, atténuation des surpressions et prévention du vide.
• Conduites non potables et d’eaux usées : protection aux points hauts, changements de pente et traversées pour éviter accumulation d’air/gaz et formation de vide.
• Stations d’épuration : évacuation d’air et prévention de l’accumulation de gaz et du vide.

Certifications et contrôle qualité
Certifié NSF/ANSI/CAN 61 et NSF/ANSI 372 selon application. Performances et spécifications testées en usine sur banc d’essai spécialisé, y compris en conditions de pression sous vide.

Caractéristiques / spécifications techniques

• Modèle : C50-SP-P
• Série : Série Ventouses
• Marque : BERMAD
• Matériau : Nylon renforcé fibre de verre
• Pression nominale : PN10 / 150 PSI
• Orifice : Double orifice avec orifice cinétique de protection anti-bélier
• Étanchéité : joint dynamique efficace jusqu’à 0,8 psi (0,05 bar)
• Ports de service : supérieur 3/4" (DN20 BSPT), inférieur 1" (DN25 BSPT)
• Construction : corps passage direct ; corps allongé pour éviter le contact des solides
• Pièces internes : entièrement résistantes à la corrosion
• Certifications : NSF/ANSI/CAN 61 ; NSF/ANSI 372
• Tests : essais usine incluant conditions de vide
• Segments visés : Services des eaux, Irrigation, Eaux usées
• Code interne / ID : 45318
