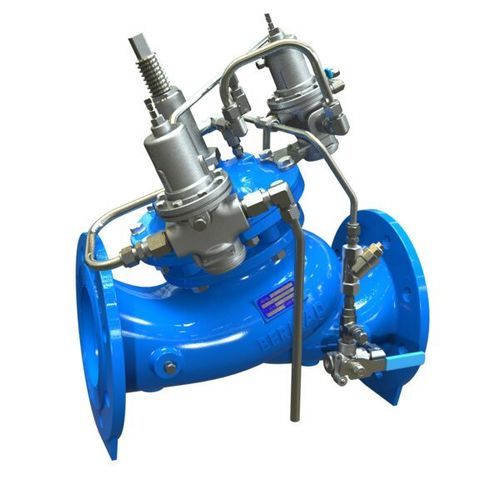

Vanne à commande hydraulique 735-M

de régulation de débitpour l'eaupour eau potable

Présentation La 735-M est une vanne anticipatrice de coup de bélier hors ligne, à commande hydraulique, équipée d’une tige de débit mécanique, appartenant à la série 700 Sigma. Elle s’ouvre immédiatement lors de la chute de pression liée à un arrêt brutal de pompe pour dissiper l’onde de haute pression de retour, puis se referme étanche de manière contrôlée afin d’éviter le coup de bélier de fermeture. La vanne assure également le soulagement des surpressions système.

Caractéristiques et avantages

• Conception anti-cavitation
• Large plage de débit
• Haute stabilité et précision de régulation
• Étanchéité goutte-à-goutte

Conception à double chambre

• Réaction modérée de la vanne face aux transitoires
• Membrane protégée
• Fonctionnement possible en très basse pression (option)
• Courbe de fermeture modérée pour éviter le coup de bélier de fermeture

Design / fonctionnalités additionnelles

• Conception modulaire pour ajout facile d’options
• Passage de débit sans obstacle
• Obturateur V-Port optionnel pour stabilité à faible débit
• Matériaux adaptés aux applications d’eau potable
• Actionneur réparable en ligne pour une maintenance simplifiée
• Certifiée selon EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 et autres normes eau potable/fonctionnelles

Applications types

• Stations de pompage — contrôle du coup de bélier
• Réseaux d’adduction d’eau et d’irrigation

Caractéristiques / spécifications techniques

• Modèle : 735-M
• Série : Sigma 700
• Type : vanne anticipatrice de coup de bélier (hors ligne, commande hydraulique)
• Tige de débit : tige de débit mécanique
• Actionneur : conception à double chambre
• Fonctionnement : pré-ouverture à l’arrêt de pompe pour dissipation de l’onde de retour ; fermeture étanche contrôlée pour éviter le coup de bélier ; soulagement de surpression
• Options : obturateur V-Port pour faible débit ; variantes pour très basse pression
• Maintenance : actionneur réparable en ligne
• Certifications : EN-1074, NSF/ANSI 61-372, WRAS, AS 5081 (et autres normes applicables)
• Secteurs typiques : travaux hydrauliques, irrigation
