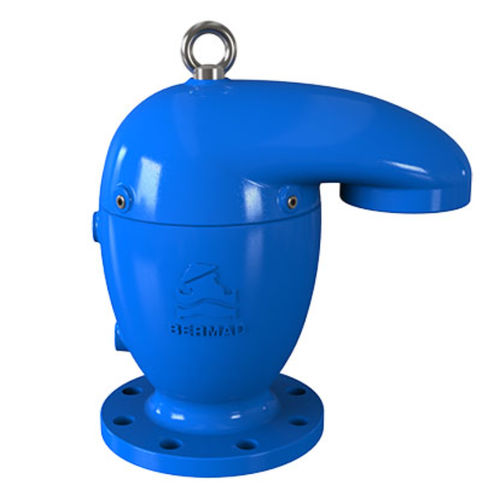

Soupape de décharge à air C70 series

pour circuit d'eaupour pipelineen acier inoxydable

Présentation
BERMAD C70 est une ventouse combinée conçue pour les réseaux d’eau potable et d’irrigation. Elle évacue l’air lors du remplissage, purge les poches d’air sous pression et permet l’admission d’un grand volume d’air lors de la vidange. Équipée d’un double orifice avec orifice automatique breveté en 2 étapes et d’un dispositif de protection anti-bélier (fermeture lente), elle limite les transitoires de pression et réduit la projection d’eau lors de la libération d’air.

Avantages et caractéristiques fonctionnelles

• Corps à passage direct avec entrée et sortie nominales égales pour des débits accrus.
• Scellement dynamique efficace en basse pression (environ 1,5 psi / 0,1 bar) pour éviter les fuites.
• Double orifice et orifice automatique breveté en 2 étapes pour minimiser la pulvérisation d’eau lors de la purge.
• Trois options de sortie (latérale, vers le bas, configuration champignon circulaire) pivotantes à 360° pour une installation flexible.
• Structure compacte et robuste avec composants internes entièrement résistants à la corrosion pour un entretien réduit.
• Dispositif anti-bélier (fermeture lente) et double orifice pour une meilleure protection contre les transitoires et la séparation de colonne d’eau.
• Tests en usine incluant essais en conditions de vide.

Certifications et conformité

• Homologations fonctionnelles : WRAS (R.-U.), EN-1074/4 (Europe), AENOR (Espagne), SAI AS4956 (Australie), WSAA (Australie), PUB SS 375 (Singapour).
• Conçu conformément à la norme AWWA C512 (États-Unis).
• Conforme aux normes eau potable : WRAS, ACS (France), NSF-ANSI-CAN 61 et NSF-ANSI 372 (États-Unis), SAI AS4020 (Australie), PUB SS 375 et SS 270 (Singapour).
• Contrôle qualité et essais en usine sur banc d’essai spécialisé, incluant essais sous vide.

Applications types

• Stations de pompage et pompes de puits profonds : évacuation d’air, protection anti-bélier et prévention du vide.
• Conduites : protection contre l’accumulation d’air et la formation de vide aux points hauts, changements de pente et traversées.
• Réseaux d’eau et d’irrigation : protection contre la séparation de colonne d’eau, le vide et les surpressions.

Caractéristiques / spécifications techniques

• Modèle : C70-C
• Série : Air Valves Series
• Matériau du corps : fonte ductile
• Double orifice avec orifice automatique breveté en 2 étapes (libération d’air automatique)
• Protection anti-bélier : dispositif anti-bélier / fermeture lente
• Étanchéité basse pression : efficace jusqu’à environ 1,5 psi (0,1 bar)
• Options de sortie : latérale, vers le bas, champignon circulaire ; sorties pivotantes 360°
• Segments visés : réseaux d’eau, irrigation
• Essais : testée en usine, y compris en conditions de pression sous vide
