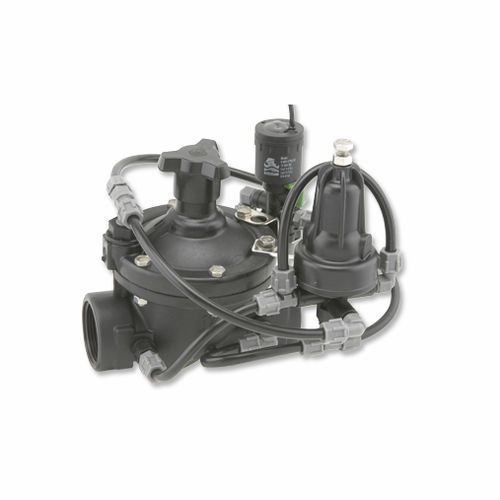

Vanne à soupape 220-55-2W-M

à commande électriquehydrauliquede contrôle

Aperçu
La vanne BERMAD IR-220-55-3W-MX est une vanne de réduction de pression à commande hydraulique, actionnée par diaphragme, conçue pour les systèmes d’irrigation. Elle abaisse une pression amont plus élevée à une consigne aval stable et s’ouvre complètement en cas de chute de pression sur la conduite. Le modèle propose un pilotage électrique marche/arrêt via un solénoïde trio 3 voies et peut être équipé de l’option limiteur d’ouverture (M).

Caractéristiques et avantages

• Commande hydraulique alimentée par la pression de ligne
  • Protège les composants et canalisations en aval
  • S’ouvre complètement en cas d’effondrement de pression pour maintenir l’alimentation
  • Commande électrique marche/arrêt via solénoïde 3 voies pour automatisation
• Ouverture et fermeture fluides
  • Régulation précise et stable sous débits variables
  • Faible pression d’actionnement pour un contrôle fiable
• Conception clapet composite hydro-efficace
  • Voie d’écoulement dégagée et grande capacité adaptée aux réseaux d’irrigation
  • Une seule pièce mobile simplifiant la maintenance
  • Résistance aux attaques chimiques et à la cavitation
• Diaphragme unitisé et bouchon guidé
  • Excellente régulation à faibles débits pour goutte-à-goutte et micro-irrigation
  • Prévient l’érosion et la déformation du diaphragme
• Diaphragme entièrement supporté et équilibré
  • Besoin d’une faible force d’actionnement et maintien précis de la consigne
• Conception facilitant la maintenance
  • Inspection et entretien en ligne simples pour réduire les temps d’arrêt

Applications typiques

• Systèmes d’irrigation agricole automatisés
• Lignes de goutte-à-goutte et micro-irrigation
• Postes de réduction de pression et commande de zones
• Systèmes soumis à une pression d’alimentation variable
• Arrosage paysager et pelouses
• Installations d’irrigation éco-énergétiques

Caractéristiques supplémentaires

• M : Limiteur d’ouverture (Flow stem)
• 5 : Point de test plastique
• Z : Sélecteur manuel

Remarques
Destinée uniquement à l’usage en irrigation ; la garantie fabricant est limitée à l’usage autorisé en irrigation.

Caractéristiques / spécifications techniques

• Fabricant : BERMAD
• Modèle : IR-220-55-3W-MX
• Série : Série 200
• Fonctionnement : Commande hydraulique, actionnée par diaphragme
• Commande : Solénoïde Trio 3 voies (électrique On/Off)
• Voie d’écoulement : Clapet composite hydro-efficace, dégagé
• Diaphragme : Diaphragme flexible unitisé, entièrement supporté et équilibré
• Performance : Régulation précise à faibles débits ; forte capacité de débit ; résistant aux produits chimiques et à la cavitation
• Maintenance : Inspection et entretien en ligne simplifiés
• Usage prévu : Irrigation uniquement
• Code interne / barcode (page) : 27563
