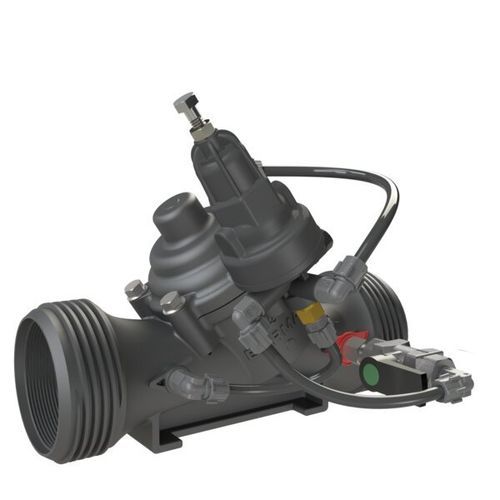

Soupape de surpression pour eau IR-13Q-2W

pour circuit d'eaupour pipelineen PVC

Résumé
Le Modèle IR-13Q-2W de BERMAD est une vanne de régulation à commande hydraulique et actionnée par une membrane, conçue pour réduire la pression de conduite excessive lorsqu’elle dépasse le maximum prédéfini. Elle réagit immédiatement aux augmentations de pression du système avec précision et répétabilité élevée, en s’ouvrant complètement. Le modèle assure également une fermeture étanche et en douceur.

Vanne de contrôle hydraulique

• Actionnée par la pression de ligne
• Temps de réponse court
• Étanchéité à long terme

Valve composite d'ingénierie - conception industrielle

• Adaptable sur site à une large gamme de connexions finales
• Très durable, résistant aux produits chimiques et à la cavitation

Corps de vanne hYflow 'Y' avec conception 'Look Through'

• Capacité de débit très élevée avec faible perte de charge

Diaphragme unitisé 'Flexible Super Travel' (FST) et bouchon guidé

• Régulation précise et stable avec fermeture en douceur
• Nécessite une faible pression d'actionnement
• Prévient l'érosion et la déformation du diaphragme
• Inspection et entretien en ligne simples

Applications types

• Protection du système contre les éclatements
• Élimination des pics de pression momentanés
• Indication visuelle en cas de défaillance du système
• Protection contre l’éclatement du filtre

Caractéristiques supplémentaires

• 5 : Prise pression plastique
• V3 : Adaptateurs PVC Victaulic 3"
• V4 : Adaptateurs PVC Victaulic 4"

Caractéristiques / spécifications techniques

• Modèle : IR-13Q-2W
• Série : Série 100
• Actionnement : Hydraulique, membrane
• Fonction : Décharge rapide de pression — s'ouvre complètement lorsque la pression dépasse le maximum prédéfini
• Fermeture : Fermeture étanche et en douceur
• Conception du corps : Corps de vanne hYflow 'Y' avec conception 'Look Through' pour fort débit et faible perte de charge
• Diaphragme : Flexible Super Travel (FST) unitisé avec bouchon guidé — régulation précise, faible pression d'actionnement
• Matériaux : Composite d'ingénierie; résistant aux produits chimiques et à la cavitation
• Maintenance : Inspection et entretien en ligne simples
• Utilisations typiques : Stations de pompage, lignes de distribution, têtes de commande de terrain, protection contre les surpressions et éclatements
• Référence interne / barcode : 27060
