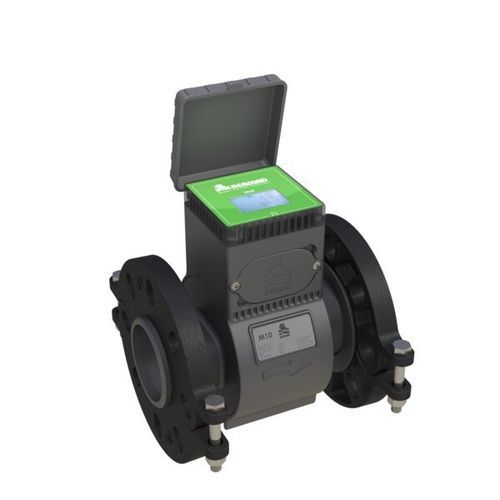

Débitmètre électromagnétique M10

volumiquepour eauDN50 - 2"

Présentation
Le M10 est un capteur-débitmètre électromagnétique rainuré en matériau composite couvrant les diamètres DN50 à DN150. Conçu pour offrir des dimensions compactes et un faible poids, il permet la mesure précise et répétable de débits faibles et élevés, y compris en présence de solides en suspension. Le capteur M10 fonctionne selon le principe de Faraday : des bobines situées en haut et en bas du tube de mesure composite génèrent un champ magnétique ; le fluide conducteur traversant ce champ induit une tension sur les électrodes proportionnelle au débit.

Points forts du produit

• Configuration à bride fendue
• Raccord rainuré pour une installation polyvalente
• Communications Bluetooth et Modbus
• Sorties double impulsion
• Construction en composite léger

Fonctionnalités et avantages

• Aucune pièce mobile — maintenance minimale
• Raccord rainuré compatible avec de nombreuses normes d'installation
• Stabilité et précision sur le long terme ; souvent sans filtre requis
• Conception légère et compacte pour installations en espace réduit
• Mesure précise aux débits très faibles comme aux débits élevés
• Mesure bidirectionnelle
• Parties internes protégées par résine bicomposant pour meilleure résistance aux agents extérieurs
• Large plage de mesure adaptée à diverses applications

Applications types

• Systèmes d'irrigation
• Mesure de quartier de l'eau potable
• Réseaux de distribution d'eau
• Installations en espaces confinés sans longues distances droites
• Processus à débits très faibles ou très élevés et applications avec solides en suspension

Caractéristiques techniques

• Modèle : M10
• Série : EFM Series
• Type de capteur : électromagnétique (principe de Faraday)
• Diamètres nominals : DN50 à DN150
• Connexions : bride fendue ; options rainurées
• Communications : Bluetooth ; Modbus
• Sorties : doubles sorties impulsionnelles
• Construction : tube de mesure en composite léger
• Protection : parties internes protégées par résine bicomposant
• Maintenance : pas de pièces mobiles ; maintenance minimale
• Mesure : bidirectionnelle ; précision sur large plage incluant faibles débits
• Code interne / barcode : 572143
• Documentation : fiche produit (métrique/impérial), manuel IOM, fichiers CAD disponibles
