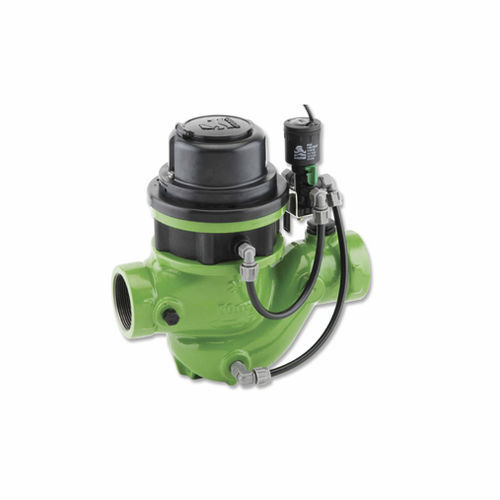

Vanne à membrane 910/M0-KX-R02

à commande électriquepour l'eau3 voies

Présentation
L'hydromètre BERMAD IR-910-M0-3W-KX intègre un compteur d'eau à turbine de type Woltman et une vanne de régulation à commande hydraulique avec actionnement diaphragme et commande solénoïde On/Off. Il fait office de compteur principal et de vanne commandée par solénoïde, avec un entraînement magnétique et un cadran scellé sous vide pour une lecture précise et une sortie impulsionnelle optionnelle pour la télérelève.

Vannes et fonctions clés

• Conception intégrée vanne + compteur réduisant l'encombrement et le nombre de composants
• Hydromètre hydraulique à commande par solénoïde : actionnement par pression de ligne, commande électrique marche/arrêt
• Entraînement magnétique avec cadran scellé sous vide (M0) : train d'engrenages sec et sortie d'impulsion reed sans tension
• Redresseurs de flux internes en entrée et sortie pour réduire les longueurs de redressement et maintenir la précision
• Dispositif d'étalonnage intégré pour réglages de mesure en exploitation

Applications types

• Systèmes d'irrigation automatisés et réseaux de distribution
• Installations distantes ou surélevées
• Télérelève et lecture distante des débits
• Surveillance des débits et contrôle des fuites sur lignes de distribution

Options supplémentaires

• Z : Sélecteur manuel
• ME : Enregistreur électronique (kit de mise à niveau disponible)

Remarques
Version à entraînement magnétique indiquée M0. Boucle de contrôle composite et accessoires indiqués K. Produit disponible en configuration 3 voies. La conception intégrée simplifie l'installation et réduit le nombre de composants du système de contrôle.

Caractéristiques / spécifications techniques

• Modèle : IR-910-M0-3W-KX
• Série : Série 900
• Type de produit : Hydromètre commandé par solénoïde (hydromètre hydraulique + vanne commandée par solénoïde)
• Type de compteur : Turbine de type Woltman
• Registre : Entraînement magnétique avec cadran scellé sous vide (M0)
• Boucle de contrôle / accessoires : Boucle composite avec accessoires (K)
• Configuration de vanne : 3 voies
• Actionnement : Actionnement hydraulique par pression de ligne ; solénoïde commande électrique marche/arrêt
• Sortie impulsion : Reed-switch sans tension ; différentes combinaisons d'impulsions ; en option
• Redressement de flux : Redresseurs internes entrée et sortie
• Étalonnage : Dispositif d'étalonnage de débit intégré
• Code catalogue / barcode interne : 27625
• Segment type : Irrigation
