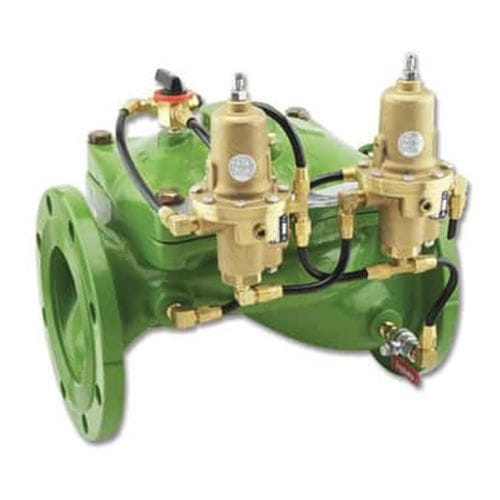

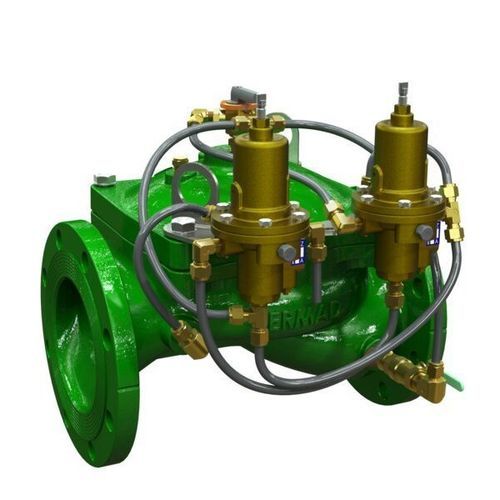

Vanne à membrane IR-423-RXZ

à commande hydrauliquede réduction de pressionde maintien de pression

Présentation
La vanne de réduction et de maintien de pression BERMAD modèle IR-423-3W-RXZ est une vanne de contrôle à commande hydraulique et à membrane, dotée de deux fonctions indépendantes : elle maintient une pression amont minimale prédéfinie, quel que soit le débit variable ou la pression aval fluctuante, et empêche la pression aval de dépasser la valeur maximale prédéfinie, quel que soit le débit variable ou une pression amont excessive.

Fonctionnalités et avantages

• Entraînement par pression de ligne, commande hydraulique
  • Donne la priorité aux zones de pression
  • Protège les zones de basse pression
  • Contrôle le remplissage du système
  • Empêche la vidange des canalisations
  • Protège les pompes contre surcharge et cavitation
  • Compense lors du drawdown des nappes phréatiques
  • Protège les systèmes en aval
• Design avancé hydro-efficace en corps de type globe
  • Voie d'écoulement dégagée
  • Une seule pièce mobile
  • Grande capacité de débit
• Membrane entièrement supportée et équilibrée
  • Exige une faible pression d'actionnement
  • Excellente régulation aux faibles débits
  • Fermeture progressive de la vanne
  • Prévention de la déformation du diaphragme
• Conception ergonomique
  • Réglage de pression simple
  • Inspection et maintenance en ligne aisées
  • Ajout facile de fonctions de contrôle

Applications typiques

• Solutions de contrôle du remplissage des conduites
• Maintien de la pression lors du contre-lavage des filtres
• Systèmes de circulation par pompe (avec orifice)
• Systèmes de réduction de pression
• Prévention du vidage des canalisations

Caractéristiques supplémentaires

• F : Gros filtre de contrôle
• I : Ensemble indicateur de position
• M : Tige d'écoulement

Caractéristiques / Spécifications techniques

• Modèle : IR-423-3W-RXZ
• Série : Série 400
• Type de produit : Vanne de réduction et de maintien de pression (commande hydraulique, membrane)
• Contrôle : Boucle de régulation 3 voies avec sélecteur manuel et accessoires métalliques
• Fonctions principales : Maintien d'une pression amont minimale ; limitation de la pression aval au maximum prédéfini
• Points forts de la conception : Corps de type globe hydro-efficace ; membrane entièrement supportée et équilibrée ; voie d'écoulement dégagée ; pièce mobile unique
• Utilisations typiques : têtes de commande sur site, réseaux de distribution, contre-lavage de filtres, circulation pompe et systèmes de gestion de pression
• Code interne (barcode) : 26208
