Vanne à membrane IR-105-54-3W-X
à commande hydrauliquede contrôlede régulation

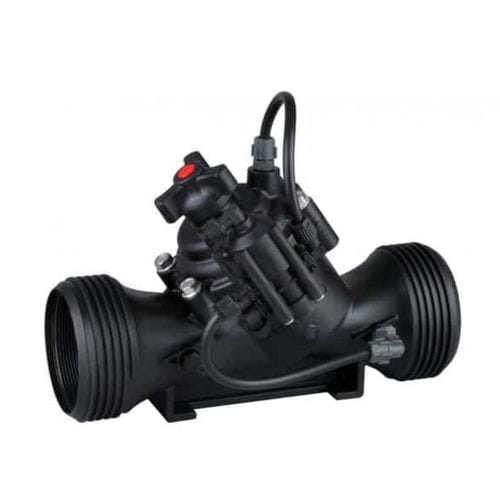

Vanne à membrane - IR-105-54-3W-X - BERMAD CS Ltd - à commande hydraulique / de contrôle / de régulation
Vanne à membrane - IR-105-54-3W-X - BERMAD CS Ltd - à commande hydraulique / de contrôle / de régulation
Vanne à membrane - IR-105-54-3W-X - BERMAD CS Ltd - à commande hydraulique / de contrôle / de régulation - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
à membrane
Actionnement
à commande hydraulique
Fonction
de contrôle, de régulation
Corps
en T, en Y, monobloc, résistante aux produits chimiques, en ligne
Applications
pour flexible
Matière
en plastique, en PES
Autres caractéristiques
normalement fermée, faible pression, résistante aux produits chimiques
DN

Max: 150 mm
(5,906 in)

Min: 40 mm
(1,575 in)

Pression

Max: 10 bar
(145 psi)

Min: 0,5 bar
(7,3 psi)

Description

Description
La vanne de contrôle hydraulique BERMAD IR-105-54-3W-X est une vanne à commande hydraulique actionnée par membrane avec relais hydraulique. Elle est normalement fermée : elle s'ouvre sur commande de pression à distance et se ferme en l'absence de cette commande.

Fonctions principales
  • Commande On/Off actionnée par la pression de ligne
  • Normalement fermée — fermeture en cas de perte de pression de commande
  • Relais hydraulique pour amplifier et relayer les commandes à distance faibles
  • Faible pression d'actionnement requise


Construction et matériaux
  • Corps en composite d'ingénierie, niveau industriel — résistant aux produits chimiques et à la cavitation
  • Connexions finales adaptables sur site


Corps hYflow en 'Y' — conception Look Through
  • Capacité de débit ultra-élevée avec faible perte de charge


Diaphragme unitisé flexible et obturateur guidé
  • Régulation précise et stable avec fermeture en douceur
  • Prévient l'érosion et la déformation du diaphragme
  • Inspection et maintenance en ligne simplifiées


Applications types
  • Systèmes d'irrigation automatisés
  • Centres de distribution et collecteurs de terrain
  • Systèmes d'irrigation à faible pression d'alimentation
  • Systèmes d'irrigation à économie d'énergie


Fonctions supplémentaires / Options
  • M : Limiteur d'ouverture (exclut tailles 4"L, 6"R)
  • 5 : Point de test plastique
  • Z : Sélecteur manuel
  • V3 : Adaptateurs PVC Victaulic 3"
  • V4 : Adaptateurs PVC Victaulic 4"


Caractéristiques / spécifications techniques
  • Modèle : IR-105-54-3W-X
  • Série : Série 100
  • Segment : Irrigation
  • Fonctionnement : Hydraulique, actionné par membrane (relais hydraulique)
  • Position par défaut : Normalement fermée (ouvre sur commande de pression à distance)
  • Conception du corps : hYflow 'Y' avec Look Through pour fort débit et faible perte de charge
  • Construction : Composite d'ingénierie, résistant aux produits chimiques et à la cavitation
  • Actionnement : Faible pression d'actionnement requise
  • Maintenance : Diaphragme unitisé et obturateur guidé pour inspection et entretien en ligne simples
  • Options : M (limiteur d'ouverture), 5 (point de test plastique), Z (sélecteur manuel), V3/V4 (adaptateurs PVC Victaulic)
  • Code produit interne : 27114
