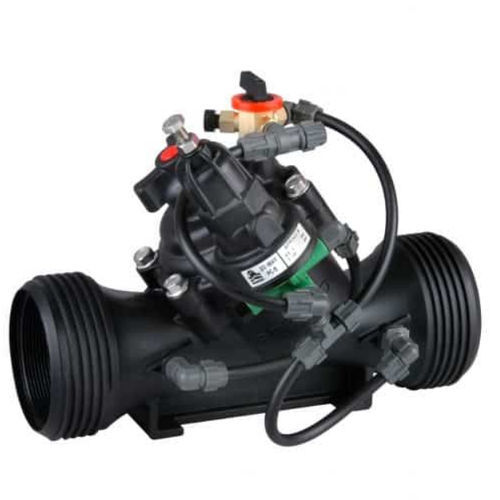

Régulateur/réducteur de pression pour eau IR-120-50-Zb

à diaphragmeen compositepour réseau d'eau

Description
La vanne de réduction de pression IR-120-50-Zb de BERMAD est une vanne de régulation commandée hydrauliquement et actionnée par membrane, avec télécommande hydraulique. Elle réduit avec précision une pression amont élevée vers une pression aval préconfigurée, basse et stable. Elle s'ouvre ou se ferme en réponse à une commande de pression à distance, adaptée aux réseaux d'irrigation et de distribution.

Caractéristiques et avantages

• Actionnée par la pression de ligne, commandée hydrauliquement Marche/Arrêt
  • Protège les systèmes d'irrigation et de distribution en aval
• Pilote servo pour réduction de pression
  • Vanne à pointeau intégrée dynamique
  • Réglable à 0,5 bar (7 psi)
  • Hystérésis très faible pour une régulation stable
• Corps en composite d'ingénierie, design industriel
  • Résistant aux produits chimiques et à la cavitation
  • Absence de boulons et d'écrous internes
• Corps hYflow en "Y" avec conception "Look Through"
  • Grande capacité de débit avec faible perte de charge
• Diaphragme unitisé Flexible Super Travel (FST) et bouchon guidé
  • Régulation précise et fermeture en douceur
  • Faible pression d'ouverture et d'actionnement requise
  • Prévient l'érosion et la déformation du diaphragme

Applications types

• Systèmes d'irrigation automatisés
• Systèmes drip-tape et conduites basse pression
• Postes et têtes de distribution
• Systèmes d'irrigation à faible pression fournie
• Réseaux d'irrigation économes en énergie

Caractéristiques supplémentaires

• M : Limiteur d'ouverture (Tailles 4"L, 6"R exclues)
• 5 : Prise de test plastique
• Z : Sélecteur manuel
• V3 : Adaptateurs PVC Victaulic 3"
• V4 : Adaptateurs PVC Victaulic 4"

Caractéristiques / spécifications techniques

• Modèle : IR-120-50-Zb
• Série : Série 100
• Type de commande : Servopilote 2/3 voies (réduction de pression) avec télécommande hydraulique
• Capacité télécommande : hydraulique
• Sélecteur manuel : en option
• Pression aval réglable : jusqu'à 0,5 bar (7 psi)
• Corps : composite d'ingénierie, résistant aux produits chimiques et à la cavitation
• Design corps : hYflow en "Y" "Look Through" pour fort débit et faible perte de charge
• Diaphragme : Flexible Super Travel (FST) unitisé avec bouchon guidé
• Pilote : Vanne à pointeau intégrée dynamique pour régulation précise
• Fonctionnement : hystérésis très faible, fermeture en douceur
• Construction interne : pas de boulons ni d'écrous internes
• Options et accessoires : M, 5, Z, V3, V4
