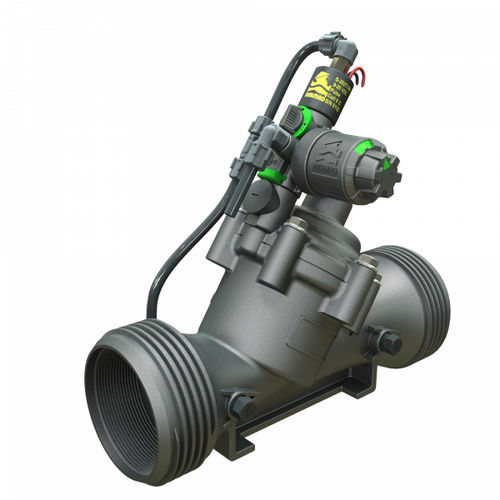

Vanne à membrane IR-12T-55-3W-X

à commande hydrauliqueà actionneur électriquepilote

Présentation
La vanne de réduction de pression à pilote supérieur BERMAD IR-12T-55-3W-X associe un pilote 3 voies intégré à un solénoïde 3 voies optionnel pour une régulation compacte et plug‑and‑play adaptée aux réseaux d'irrigation et de distribution d'eau. Le cadran de réglage haute résolution permet un étalonnage rapide et précis. La vanne réduit une pression amont élevée à une pression aval calibrée et constante, indépendamment des variations de débit, et s'ouvre complètement lorsque la pression de conduite chute en dessous du réglage. Avec un solénoïde monté, la vanne s'ouvre et se ferme en réponse à un signal électrique.

Principaux avantages et fonctions

• Actionnée par la pression de ligne, commandée hydrauliquement (Marche/Arrêt)
  • Protège les équipements et zones d'irrigation en aval
  • Ouverture totale en cas de baisse de pression pour approvisionnement fiable
• Pilote 3 voies intégré — conception conviviale
  • Cadran de réglage haute résolution pour étalonnage sans manomètre externe
  • Solution compacte « taille boîte » simplifiant l'installation en poste de vanne
  • Commande solénoïde facilement ajoutable ou retirée
  • Adaptée à l'ensemble des tailles jusqu'à 3"
• Vanne composite d'ingénierie, design de niveau industriel
  • Adaptable sur site à une large gamme de connexions finales
  • Résistante aux produits chimiques et à la cavitation pour une durée de vie prolongée
• Corps hYflow « Y » avec conception « Look Through »
  • Très haute capacité de débit avec faible perte de charge
• Diaphragme unitisé Flexible Super Travel (FST) et bouchon guidé
  • Régulation précise et stable avec fermeture douce
  • Faible pression d'actionnement requise
  • Prévention de l'érosion et de la déformation du diaphragme

Applications types

• Conduites principales et secondaires d'irrigation automatisée
• Zones soumises à des variations de pression d'alimentation
• Vannes de parcelle dans systèmes goutte à goutte et sprinklers
• Réseaux d'irrigation à économie d'énergie

Caractéristiques supplémentaires

• 5 : Prise pression plastique
• Z : Sélecteur manuel
• V3 : Adaptateurs PVC Victaulic 3"
• V4 : Adaptateurs PVC Victaulic 4"

Caractéristiques / spécifications techniques

• Modèle : IR-12T-55-3W-X
• Série : Série 100
• Type de vanne : Vanne pilote de réduction de pression supérieure avec pilote 3 voies intégré et solénoïde 3 voies optionnel
• Commande : Pilote 3 voies intégré avec cadran de réglage haute résolution
• Mode d'actionnement : Réduit la pression amont vers une consigne aval calibrée indépendamment du débit; ouverture complète en cas de basse pression; réponse électrique si solénoïde monté
• Conception du corps : hYflow 'Y' « Look Through » pour fort débit et faible perte de charge
• Construction : Composite d'ingénierie — résistant aux produits chimiques et à la cavitation
• Diaphragme/bouchon : Diaphragme Flexible Super Travel (FST) unitisé avec bouchon guidé
• Tailles : Conçue pour les tailles jusqu'à 3"
• Adaptabilité sur site : Adaptable à une large gamme de connexions; options Victaulic
• Options : Prise pression plastique, sélecteur manuel, adaptateurs PVC Victaulic (V3, V4)
