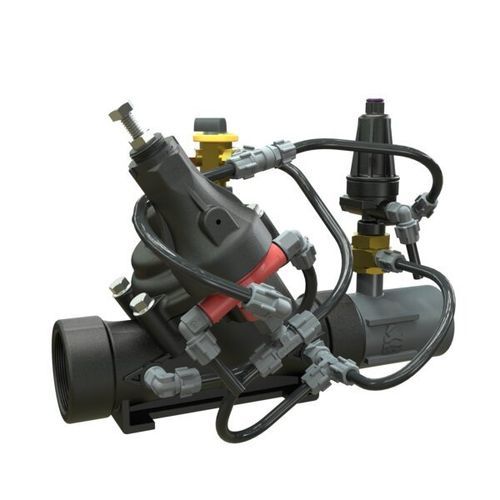

Régulateur/réducteur de pression pour eau IR-172-50-3W-XZt

à diaphragmeen plastiqueen matériaux composites

Aperçu
La vanne de régulation de débit et de réduction de pression BERMAD IR-172-50-3W-XZt est une vanne de commande hydraulique actionnée par membrane, conçue pour limiter la demande du système à un maximum prédéfini, maintenir une pression aval réduite constante et se fermer sous commande hydraulique. Elle est optimisée pour les réseaux d'irrigation et la distribution sur champ.

Points clés

• Régulation de débit entraînée par la pression de la ligne pour limiter le taux de remplissage et éviter les demandes excessives
• Maintient une pression aval réduite préréglée pour une exploitation stable des réseaux d'irrigation
• Pilote de débit hydromécanique à palette réglable sans perte de charge supplémentaire
• Réglage facile du débit et de la pression sur une large plage

Conception technique

• Construction en composite d'ingénierie pour une durabilité industrielle en environnement agricole
• Adaptable sur site à une large gamme de connexions finales
• Résistance aux produits chimiques et à la cavitation pour une longue durée de vie

Corps de vanne hYflow « Y »

• Conception « Look Through » pour une obstruction minimale
• Capacité de débit très élevée avec faible perte de pression — adaptée aux conduites principales et aux dérivations des stations de filtration

Diaphragme FST (Flexible Super Travel) unitisé et bouchon guidé

• Régulation précise et stable avec fermeture en douceur
• Nécessite une faible pression d'actionnement
• Prévient l'érosion et la déformation du diaphragme pour une fiabilité sur le terrain
• Inspection et maintenance en ligne simples pour minimiser les temps d'arrêt

Applications types

• Contrôle du remplissage des conduites d'irrigation
• Systèmes de réduction de pression pour réseaux de distribution
• Multiples systèmes consommateurs indépendants et dérivations
• Systèmes soumis à des variations de pression d'alimentation
• Irrigation mécanisée et pivots centraux
• Stations de filtration et lignes de lavage

Caractéristiques supplémentaires / options

• M : Limiteur d'ouverture (Tailles 4"L, 6"R exclues)
• 5 : Prise de test plastique
• V3 : Adaptateurs PVC Victaulic 3"
• V4 : Adaptateurs PVC Victaulic 4"

Caractéristiques / spécifications techniques

• Modèle : IR-172-50-3W-XZt
• Série : Séries 100
• Type : Vanne à commande hydraulique actionnée par membrane
• Commandes : 3 voies ; commande hydraulique à distance ; sélecteur manuel
• Pilote de débit : Pilote hydromécanique à palette réglable (sans perte de charge)
• Corps de vanne : hYflow « Y » conception « Look Through » pour portée de débit élevée et faible perte de pression
• Diaphragme : Flexible Super Travel (FST) unitisé avec bouchon guidé
• Matériaux : Composite d'ingénierie, résistant aux produits chimiques et à la cavitation
• Applications principales : Têtes de contrôle de champ, irrigation mécanisée, stations de filtration
• Référence interne / code barre : 127455
