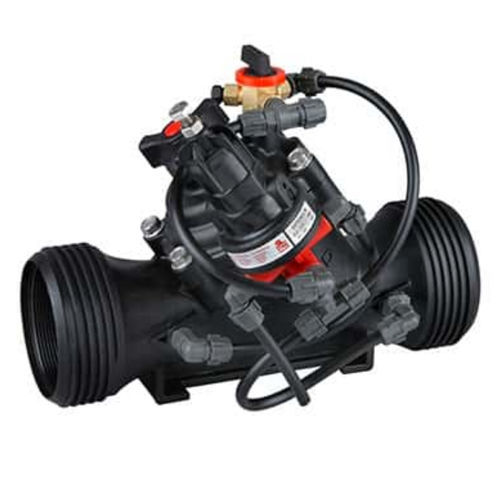

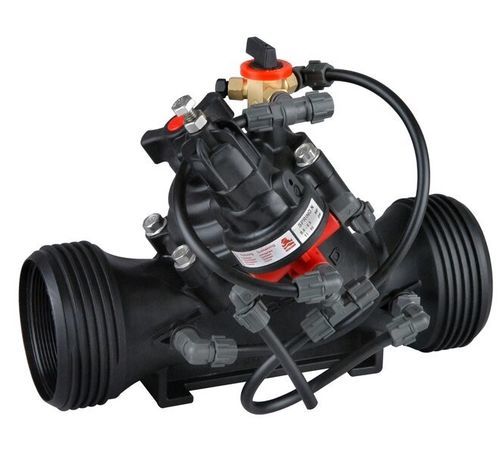

Régulateur/réducteur de pression pour eau IR-120-50-3W-XZ

à diaphragmeen compositeindustriel

Description
Le réducteur de pression à commande hydraulique de BERMAD est une vanne de régulation actionnée par une membrane et commandée hydrauliquement ; elle réduit la pression amont élevée vers une pression aval inférieure et constante et s’ouvre complètement en cas de chute de pression dans la conduite. Elle s’ouvre ou se ferme en réponse à une commande de pression à distance.

Fonctionnalités et avantages

• Entraînement par pression de ligne, commande hydraulique
  • Protège les systèmes en aval
  • S’ouvre complètement en cas de chute de pression
• Valve composite d'ingénierie avec conception de qualité industrielle
  • Adaptable sur site à une large gamme de connexions finales
  • Raccords à bride articulés qui éliminent la flexion des lignes et les contraintes hydrauliques
  • Très durable, résistant aux produits chimiques et à la cavitation
• Corps de vanne hYflow « Y » avec conception « Look Through »
  • Capacité de débit très élevée avec faible perte de pression
• Diaphragme « Flexible Super Travel » (FST) unitisé et bouchon guidé
  • Régulation précise et stable avec fermeture en douceur
  • Nécessite une faible pression d’actionnement
  • Empêche l’érosion et la distorsion du diaphragme
  • Inspection et entretien en ligne simples

Applications types

• Modernisation du pilotage des réseaux d'irrigation
• Systèmes de réduction de pression
• Systèmes soumis à une pression d’alimentation variable
• Tête et poste de distribution d’irrigation
• Systèmes d’irrigation économes en énergie

Caractéristiques supplémentaires

• M : Limiteur d'ouverture (exclut tailles 4"L, 6"R)
• 5 : Prise pression plastique
• V3 : Adaptateurs PVC Victaulic 3"
• V4 : Adaptateurs PVC Victaulic 4"

Caractéristiques / spécifications techniques

• Modèle : IR-120-50-3W-XZ
• Série : Séries 100
• Type : Vanne de réduction de pression à commande hydraulique (actionnée par membrane)
• Commande : 3 voies, commande hydraulique à distance, sélecteur manuel
• Conception du corps : Corps hYflow en « Y » avec conception « Look Through » pour haut débit et faible perte de charge
• Matériaux / conception : Valve composite d'ingénierie, résistante aux produits chimiques et à la cavitation
• Siège / obturateur : Bouchon guidé ; diaphragme FST (Flexible Super Travel) unitisé
• Performance hydraulique : Capacité de débit très élevée, faible perte de pression, régulation précise et stable
• Maintenance : Inspection et entretien en ligne simples
• Adaptabilité : Adaptable sur site à une large gamme de connexions finales; raccords à bride articulés pour réduire les contraintes hydrauliques
• Options et accessoires mentionnés : limiteur d'ouverture (M); prise pression plastique (5); adaptateurs Victaulic PVC 3" (V3) et 4" (V4)
• Segments d'utilisation : Irrigation (mentionné explicitement)
• Barcode interne affiché : 26933
