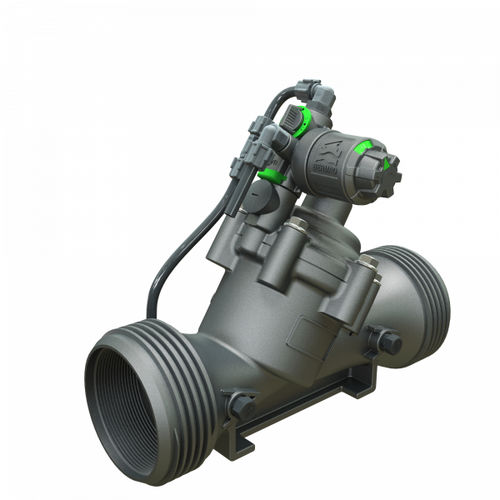

Vanne à membrane IR-12T-3W-X

hydrauliquede réglagede régulation

Description
La vanne de réduction de pression Top Pilot BERMAD modèle IR-12T-3W-X réduit une pression amont élevée vers une pression aval constante et calibrée, et s’ouvre complètement lorsque la pression de conduite descend en dessous du point de consigne. Elle intègre un pilote 3 voies avec cadran de réglage haute résolution pour un étalonnage rapide et précis, dans un format compact adapté au chantier.

Caractéristiques et avantages

• Actionnée par la pression de ligne, commande hydraulique Marche/Arrêt
  • Protège les systèmes en aval
  • S’ouvre complètement quand débit et pression sont inférieurs au réglage
• Pilote intégré 3 voies — conception conviviale
  • Bouton de réglage et échelle haute résolution pour calibrage sans manomètre
  • Solution compacte « taille boîte » pour une installation facile
  • Ajout/retrait du solénoïde possible sur site
  • Convient aux tailles jusqu’à 3"
• Corps en composite d’ingénierie, design industriel
  • Adaptable sur site à une large gamme de connexions finales
  • Résistant aux produits chimiques et à la cavitation pour une utilisation terrain durable
• Corps hYflow « Y » avec design « Look Through »
  • Capacité de débit très élevée avec faible perte de charge
• Diaphragme Flexible Super Travel (FST) unitisé et bouchon guidé
  • Régulation précise et stable avec fermeture douce
  • Faible pression d’actionnement et prévention de l’érosion du diaphragme

Applications types

• Systèmes soumis à des variations de pression d’alimentation
• Vannes de parcelles dans les systèmes d’irrigation goutte à goutte et sprinklers
• Systèmes d’irrigation économes en énergie — lignes de distribution et micro-irrigation

Caractéristiques supplémentaires

• 5 : Prise pression plastique
• V3 : Adaptateurs PVC Victaulic 3"
• V4 : Adaptateurs PVC Victaulic 4"

Caractéristiques / spécifications techniques

• Modèle : IR-12T-3W-X
• Type : Vanne pilote de réduction de pression Top Pilot
• Pilote : Pilote intégré 3 voies avec cadran de réglage haute résolution
• Série : Série 100
• Design du corps : hYflow « Y » (design « Look Through »)
• Construction : Composite d’ingénierie, qualité industrielle, résistant aux produits chimiques et à la cavitation
• Diaphragme & bouchon : Diaphragme FST unitisé et bouchon guidé
• Fonctionnement : Actionnée par la pression de ligne, commande hydraulique On/Off — ouverture complète si la pression aval descend sous le réglage
• Taille : Convient jusqu’à 3"
• Options : Adaptateurs Victaulic PVC (3"/4"), point de test plastique, ajout/retrait solénoïde
