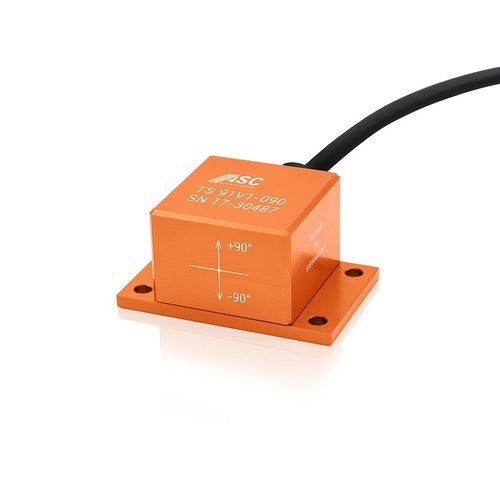

Inclinomètre 1 axe ASC TS-91V1

sortie de tensionanalogiquecapacitif

Présentation du produit
Le ASC TS-91V1 est un capteur d'inclinaison uniaxe de la série ASC TS, basé sur une technologie MEMS capacitive. L'électronique intégrée fournit une sortie en tension quasi-différentielle et accepte une alimentation flexible de 6 à 40 VDC. Le capteur est livré dans un boîtier léger en aluminium de protection IP67 et dispose d'un câble intégré avec longueur et connecteurs configurables.

Caractéristiques principales

• Technologie du capteur : MEMS capacitif
• Axe de mesure : Uniaxe
• Sortie : Tension analogique quasi-différentielle, ±2 V FSO
• Variantes d'étendue de mesure : 15°, 90° (variantes jusqu'à ±90°)
• Résolution : < 0,005°
• Tension d'alimentation : 6 à 40 VDC

Technologie
La série ASC TS utilise un principe capacitif MEMS éprouvé avec électronique embarquée fournissant une sortie analogique quasi-différentielle (±2 V FSO). Conception optimisée pour une haute résolution et une bonne stabilité long terme (facteur d'échelle ±300 ppm, offset ±0,009°).

Boîtier
Boîtier léger en aluminium avec protection IP67. Le câble intégré est configurable en longueur et peut être équipé de différents connecteurs.

Applications

• Détection des oscillations de tours
• Ajustement de voie et alignement d'essieux
• Compensation de châssis de camion
• Positionnement angulaire d'outils machine

Environnement et mécanique

• Plage de température de fonctionnement : -20°C à +70°C
• Indice de protection : IP67
• Matériau du boîtier : Aluminium

Caractéristiques / spécifications techniques

• Modèle : ASC TS-91V1
• Technologie du capteur : MEMS capacitif
• Axe : Uniaxe
• Sortie : Tension analogique quasi-différentielle, ±2 V FSO
• Plage de mesure (variantes disponibles) : 15°, 90° (jusqu'à ±90°)
• Résolution : < 0,005°
• Tension d'alimentation : 6 à 40 VDC
• Plage de température : -20°C à +70°C
• Indice de protection : IP67
• Matériau du boîtier : Aluminium
• Câble : Câble intégré, longueur et connecteur configurables
